逆变电路-IGBT两头并联二极管的感化-KIA MOS管
信息来历：本站 日期：2021-09-26
在逆变电路接理性负载的环境下，理性负载中的电流不能渐变。在换相时，为了保持电感上的电流，IGBT中的电流会转移到反并联的二极管上，以保持电流的延续活动。

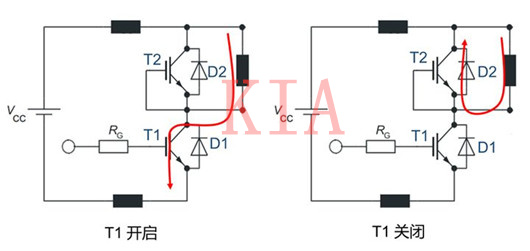

以下图，当下管IGBT T1守旧时，负载电感上会发生一个电流，如白色箭头所示。当下管IGBT T1封闭后，电流不能再从T1下流过，因而电流就换流到上管的反并联二极管D2上。这便是反并联二极管，又叫续流二极管的感化。
对mosfet来讲不须要二极管，由于功率mosfet的工艺决议它做出来就带一个二极管，这个二极管用于电流电流反向时能够或许导通使得电流有通路不至于破坏器件。
而igbt不一样，它的工艺做出igbt本体晶圆是不寄生二极管的，换句话说便是若是只要igbt电流反向的时辰是不通路的，如许在理性回路就会引发过电压破坏器件。
并联一个二极管便是为了供给电流续畅通路的。固然igbt内部封装的二极管若是有些参数不够还能够在igbt内部再并联二极管，比方igbt内部二极管导通压降较高，内部能够并联导通压下降的二极管以下降消耗。

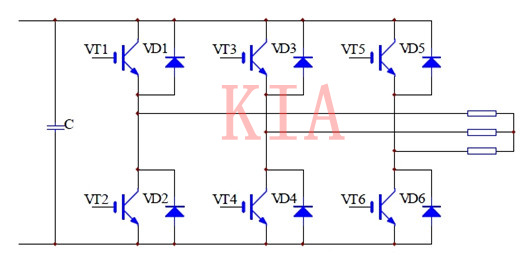

此图是三相双向逆变电路，图中咱们能够看到反并联二极管的用法。
当输出直流电压高于负载反向电动势时，它是一个逆变电路，将直流电变成峰值即是（或小于）直流电压的交换电（波形由驱动旌旗灯号决议，经常利用驱动旌旗灯号是SPWM正弦脉宽调制，即正弦波交换电）。
当输出直流电压低于负载反向电动势时，它是一个三相整流桥，此时来自负载的反向充电电流经整流桥流回直流电源，完成电刹车。
为甚么要把二者封装在一块。现实上大局部的IGBT利用都是上图的电路（两相、三相或更多相），封装在一路能够下降本钱、简化电路、增添靠得住性。
而IGBT零丁利用时，反向二极管凡是不起感化，也就不影响电路设想，只是要谨慎电线接反时能够致使机电误动。
