MOS管是单极性器件，晶闸管是半控器件。晶闸管的正极相称于MOS管的漏极，门极相称于MOS管的栅极，阴极相称于MOS管的源极。节制是有所区分的，晶闸管是半控型器件，MOS管是全控型器件。
金属氧化物半导体场效应晶体管(MOSFET) ,简称氧半场效晶体管,是一种能够普遍操纵在摹拟电路与数字电路的场效晶体管flild-effect transistor)。
该器件经由进程在栅极(G)_上施加电压,使得源极(S)和漏极(D)之间导通,当撤去电压或施加负电压 ,则使得源极(S)和漏极(D)之间断开。
晶闸管是晶体闸流管的简称,又被称作可控硅整流器。晶闸管首要用于电力变更与节制,经由进程细小的旌旗灯号功率对大功率的电力停止节制,具备体积小分量轻、耐压高、容量大、效力高、节制活络、寿命长等长处。
晶闸管除用于整流,还能够作为无触点开关完成电力的逆变和变频等变更。
半导体防护器件首要有半导体放电管. (TSS)、 瞬态按捺二极管( TVS)、 静电防护元件(ESD)、高压触发二极管( SIDAC)等,可用于汽车电子、手机、户外安防、电脑主机等各种须要防浪涌冲击防静电的范畴,用于掩护电子电路。
1、MOS管
跟着电子手艺不时前进，MOS管的品种有好几种，咱们最罕见的有结型MOS管（FET管）和金属氧化物半导体MOS管（MOSFET管）这两类。
这两类MOS管都有一个配合的特色，它们都是操纵半导体内的电场效应来节制MOS管电流巨细的，下面用金属氧化物半导体MOS管来申明这个题目。

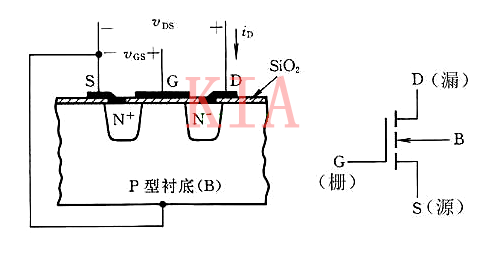

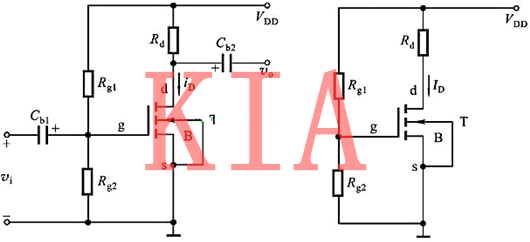

比方下图的N沟道MOS管，当栅极与源极间的Ugs电压大于必然值时，并且Uds大于零，这时辰Rds的等效电阻很是小，就能够有较大的电流由漏极流向源极，它们之间就仿佛用一根导线连起来一样。
当栅极G与源极S间的Ugs电压小到必然值的时辰，或Ugs电压即是零的时辰，那末漏极D和源极S之间的等效电阻就很是大，就像断开的导线一样不管若何是不电流经由进程的。
因而可知MOS管是经由进程在栅极和源极之间成立了必然的电压后才节制了漏极与源极之间的接通的。
2、晶闸管

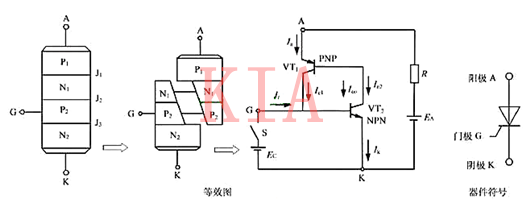

再说一说这个晶闸管，它是一个功率半导体器件，是在二极管的根本上成长起来的，可用于整流半导体器件。
若何节制它的通断，要使晶闸管导通要知足两个前提，第一个是要给晶闸管的节制极G加一个触发旌旗灯号，也便是在门极G和晶闸管的阴极K之间加一个充足大的正向电流与电压，
同时呢晶闸管的阳极要高于阴极，如许阳极A与阴极K之间的等效电阻就很是小了，就像用导线毗连起来一样。
当要关断晶闸管时，只需咱们把阳极A与阴极K之间的电流减小到必然值的时辰，这个晶闸管的阳极A与阴极K之间就像断开一样，没法有电流经由进程。或咱们把晶闸管的阳极A的电压低于阴极K的电压也能够关断这个晶闸管。
经由进程下面的阐发咱们能够晓得，MOS管与晶闸管的节制体例是差别的，MOS管是电压节制其通断的半导体器件，咱们称它是压控型器件；
晶闸管的节制体例是由必然的电流值来触发晶闸管的导通，咱们俗称它是流控型器件并且它是一个半控型半导体器件，也便是说晶闸管的门控极G只能节制晶闸管的导通而不能节制晶闸管的关断。
MOS管的直流等效输入电阻很是高，其阻值能够到达10九次方欧姆，对MOSFET管来讲最高能够到达10十五次方欧姆，鉴于如许的特色来讲由MOS管构成的电路功耗都比拟小、它的不变性和抗搅扰才能都很强，以是此刻良多集成芯片中都接纳的是MOS管构成的集成电路，有的任务电压能够低到2V以下。
而对与晶闸管构成的电路来讲在输入直流等效电阻方面它比拟低、如许就决议了它的功耗很是大，抗搅扰才能远不如MOS管，这也就申了然晶闸管构成的电路它的不变性也不如MOS管。
咱们从它们的构成布局能够看出，对MOS管来讲它能够缩小旌旗灯号，是以能够用在缩小电路中作为缩小器来用，也能够作为高速电子开关节制负载的通断，
比方开关电源中的MOS管就起到这个功效，同时利用MOS管还能够完成调速节制，比方PWN波的调制输入、令内在调光电路、调温电路等都能够用到。
从晶闸管的任务进程来看它不能用来缩小电路的旌旗灯号，是以它是不能够作为器缩小器来操纵的。普通晶闸管用在整流电路和节制大负载电路中。
当它作为电子开关操纵时，其任务频次也不MOS管高，普通只能用在低速节制的场所。
