运放恒流源电路道理及电路图阐发-KIA MOS管
信息来历：本站 日期：2021-09-24
运放（operaTIONal amplifier）能对旌旗灯号停止数学运算的缩小电路。
它曾是摹拟计较机的根本部件，接纳集成电路工艺制做的运算缩小器，除坚持了原本的很高的增益和输入阻抗的特色以外，还具备精致、便宜和可矫捷利用等长处；
因此在有源滤波器、开关电容电路、数-模和模-数转换器、直流旌旗灯号缩小、波形的发生和变更，和旌旗灯号处置等方面取得非常普遍的利用。
电流源给定的电流，此线路通电流为定值，与你的负载阻值不干系。
电流源的内阻绝对负载阻抗很大，负载阻抗动摇不会转变电流巨细。
在电流源回路中串连电阻成心义，因为它不会转变负载的电流，也不会转变负载上的电压。在道理图上这类电阻应简化掉。
负载阻抗只要并联在电流源上才成心义，与内阻是分流干系。
因为内阻等多方面的缘由，抱负电流源在实在天下是不存在的，但如许一个模子对电路阐发是非常有代价的。
现实上，若是一个电流源在电压变更时，电流的动摇不较着，咱们但凡就假设它是一个抱负电流源。

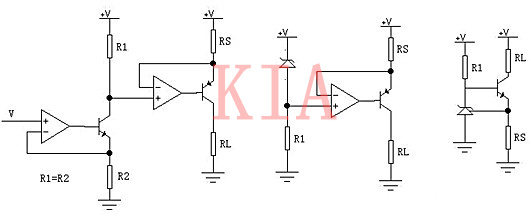

这几种电路都能够在负载电阻RL上取得恒流输入。

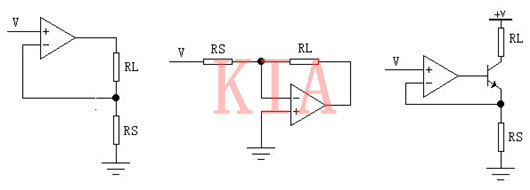

第一种因为RL浮地，普通很少用。
第二种RL是虚地，也不大利用。
第三种固然RL浮地，可是RL一端接正电源端，比拟经常利用。

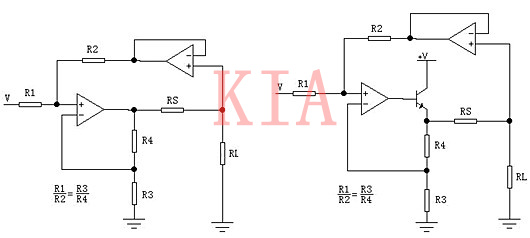

第四种是正反应均衡式，是因为负载RL接地而遭到人们的爱好。
第五种和第四种道理不异，只是扩展了电流的输入才能，人们在利用中常常把电阻R2取的比负载RL大的多，而省略了跟从器运放。
第五种是对地负载。
后边两种是恒流源电路。
对照几种V/I电路，但凡不三极管只类的单向器件，都能够完成交换恒流，加了三极管以后就只能做单向直流恒流了。
第四和第五是成立在正负反应均衡的根本上的，若是因为电阻的偏差而落空均衡，会影响恒流输入特征，也便是说，输入电流会随负载变更。
而其他几种电阻的偏差只会影响输入电流的值，而不会影响输入特征。
若是输入电流大，或嫌三极管的集电极电流和发射极电流不相称，能够把三极管换成MOSFET。
