运放、三极管-恒流源电路

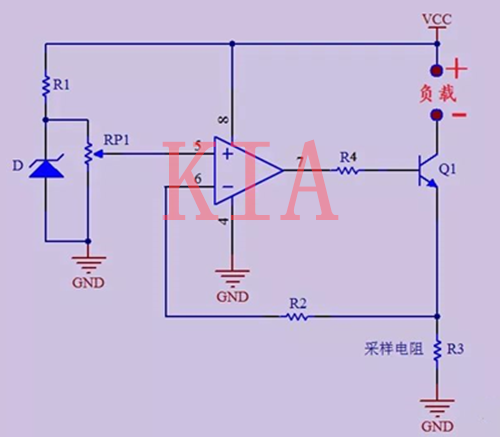

这是一种由运放和三极管构成的恒流源电路，电流可调，简略又适用。

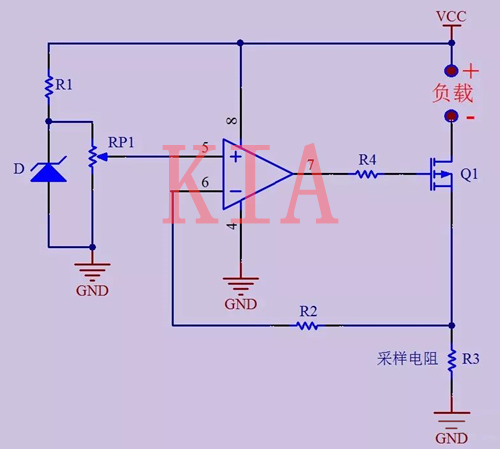

运放 MOS管恒流电路

图中的电路为甚么用运放作比拟器，而不间接利用比拟器呢？大师都晓得，集成运算缩小器具备开环增益高和输入阻抗高等特色，用运放作稳压电源的比拟器比间接利用比拟器要抱负很多。

(1)此电路是一个负反应电路，由采样电阻R3及时反应负载电流，当负载电流变大时，运放反相输入真个电压比正相输入真个电压高，运放输入低电平，使三极管停止，触使负载电流减小；

当负载电流变小时，运放反相输入真个电压比正相输入真个电压低，运放输入高电平，使三极管导通，触使负载电流曾大。是以，负载电流颠末采样电阻的及时反应下终究告竣恒定的稳定电流。

(2)电阻R2起缓冲限流的感化，普通拔取1K~100K之间；经由过程调理电位器RP便可转变恒流源电流的巨细，能够按照现实需要挑选适合的电位器及电阻巨细；

稳压管D的感化是为电位器供给恒定的电压，避免由于电源的动摇而引发运放正输入端电压不稳定，致使负载电流有动摇。

(3)三极管Q1为NPN范例，利用时按照现实电压、电流的请求挑选适合的三极管，若功率大需斟酌散热的请求，做好散热办法。

(4)此电路看似简略，现实道理是当采样电阻的电压变更时，间接反应到运放的反相输入端，它与同相输入端电压的差值被运放缩小，输入节制三极管的基极电流，转变三极管的内阻，

从而转变发射极与集电极间的电压降，从而使采样电阻的电压坚持稳定，以到达负载电流恒定的目标。

固然，也能够把NPN三级管换成N沟道的MOS管，完成道理近似。
