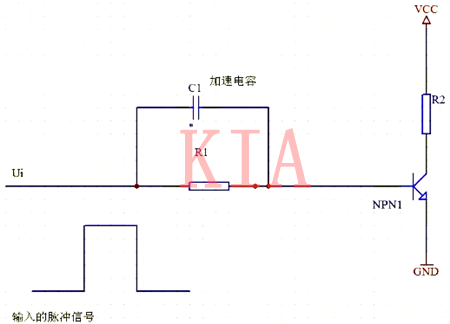

（1) 节制脉冲低电日常平凡，电路到达稳态时，晶体管停止，电容两头电压为零。
（2） 节制脉冲高电平到来时，因为电容电压不能渐变，电容需持续坚持零，如许，晶体管基极B电压渐变到高电平，使晶体管敏捷导通；电容被充电到脉冲电平电压；进入到稳态，电容电压为脉冲电平电压。
（3） 尔后，当节制脉冲低电平到来时，因为电容电压不能渐变，需持续坚持脉冲电平电压，因此，基极电压从零（现实为be压降)跳变到负的脉冲电平电压，时得晶体管敏捷从饱和状况转到停止状况；尔后，电容经由进程R放电，到达稳态时，两头电压为零。
（4）而后，反复以上进程。

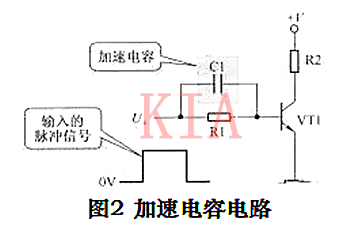

1．典范的加快电容电路 T491D475M050AT图2所示是脉冲缩小器（一种缩小脉冲旌旗灯号的缩小器）中的加快电容电路。
电路中的VT1是三极管，是脉冲缩小管，Cl并联在Rl上，Cl是加快电容。Cl的感化是加快VT1导通和停止的转换速率，以是称为加快电容。
2．电路任务道理阐发
电路中的三极管VT1任务在开关状况下（相称于一个开关），Ui为加到三极管VT1基极的输出旌旗灯号电压，是一个矩形脉冲旌旗灯号。当U为高电日常平凡，三极管VT1饱和导通；当Ui为低电日常平凡，三极管VT1停止。

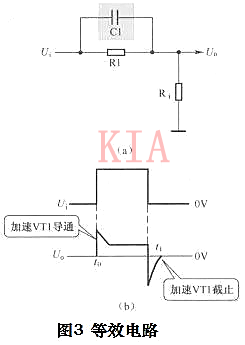

加快电容Cl与三极管VT1输出电阻Ri组成如图3(a)所示的等效电路。
(1)加快导经由进程程。当输出旌旗灯号电压Ui从OV跳变到高电日常平凡，因为电容Cl两头的电压不能渐变，加到VT1基极的电压为一个尖顶脉冲，其电压幅值最大，如图3 (b)所示。
这一尖顶脉冲加到VT1基极，使VT1基极电流敏捷从OA增大到很大，如许VT1敏捷从停止状况进入饱和状况，加快了VT1的饱和导通，即延长了VT1饱和导通时候（三极管从停止进入饱和所需要的时候）。
(2)保持导经由进程程。在t0以后，对Cl的充电很快竣事，这时候输出旌旗灯号电压Ui加到VT1基极的电压比拟小，保持VT1的饱和导通状况。
(3)加快停止进程；当输出旌旗灯号电压U从高电平俄然跳变到OV时，如图3(b)所示的tl时辰，因为Cl上本来充到的电压极性为左正右负，加到VT1基极的电压为负尖顶脉冲。
因为加到VT1基极的电压为负，加快了VT1从基区抽出电荷的进程，VT1以更快的速率从饱和转换到停止状况，即延长了VT1向停止转换的时候。
因为接入电容Cl，VT1以更快的速率进入饱和状况，一样也因此更快的速率进入停止状况，可见电容Cl具备加快VT1任务状转换的感化，以是将Cl称为加快电容。
这类加快电容电路首要呈现在电子开关电路（用三极管作为开关的电路）或脉冲缩小器电路中，音频缩小器不必这类电路。
