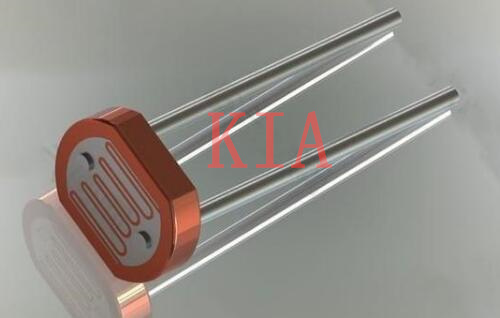

光敏电阻也是电阻中的一种，其阻值随光强度的变更而变更。光敏电阻普通由硫化镉、硒化镉、硫化铝等半导体资料制成，这些资料在特定波长的光照射下，载流子在电场的感化下漂移活动，其阻值敏捷降落。

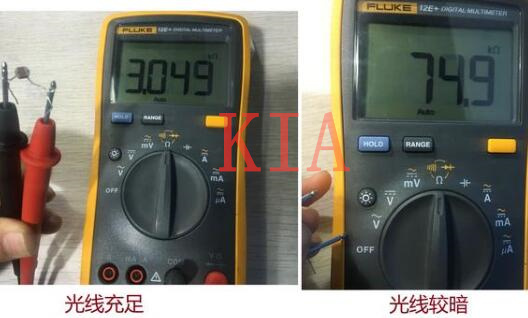

光敏电阻的阻值随光强度的增添而减小，光敏电阻在暗中的情况下其阻值普通几十K以上，乃至高达1MΩ到10MΩ。 以下图为光敏电阻实测成果，在光芒较充沛的情况下其阻值3.049K，在较暗的情况下丈量，其阻值为74.9K。

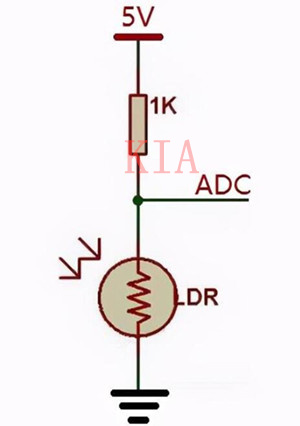

光敏电阻采样的道理较简略，光敏电阻间接串连一个高精度的基准电阻1KΩ，再接5V电源便可，中间输入接入单片机ADC采样接口停止电压采样。

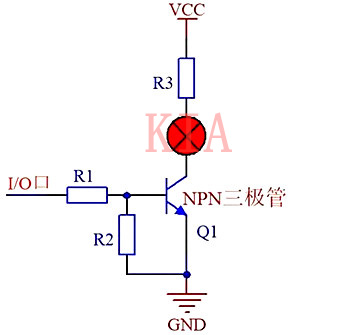

经由过程单片机IO口节制LED灯亮灭，完成白天光芒较亮时，LED灯不亮；早晨光芒较暗时，LED灯点亮。
其道理为，光芒变更会影响光敏电阻阻值转变，从而致使ADC接口收罗到的电压变更，单片机经由过程收罗到的电压数字量停止判定是白天仍是黑夜，当黑夜时，节制IO口输入高电平点亮LED灯；当白地利，IO口输入低电平，LED灯不亮。

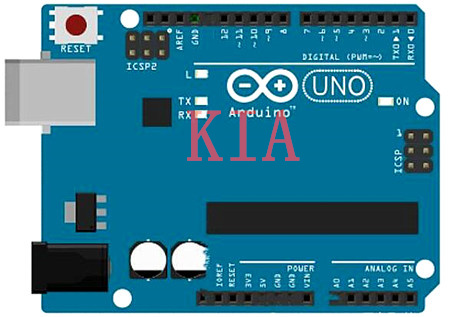

A0引脚是ADC引脚（摹拟输入引脚），Arduino有6个摹拟输入引脚A0~A5，对输入引脚的参考电压为0~5V，库函数为analogRead（），读取前往值，规模为0~1023，线性干系，输入0V时前往值为数字0,输入5V时，前往值为1023，比方光敏电阻为4K时，ADC接口的电压为4V，对应的数字量为4/5×1023=818，是以，analogRead（）前往818，操纵该值节制LED灯亮灭。
当收罗到的数字量大于818时，即光敏电阻的阻值大于818时，以为光芒较暗，LED的IO口输入高电平，点亮LED灯；不然，以为光芒较强，LED的IO口输入低电平，LED灯燃烧。
