MOS管取代二极管防反接电路

MOS管防反接电路其功效和二极管防反接电路一样，其目标都是避免电源的正负输出端接反而致使负载电路销毁等不测环境产生。

MOS管防反接电路比拟二极管防反接电路最大的上风是几近零压降，二极管的压降普通都0.5V~1V摆布，可是MOS管就不一样了，MOS管的内阻很小，小的只要几mΩ。

假设5mΩ的内阻，颠末1A的电流压降只要5mV，10A电流压降也才50mV。

其错误谬误是本钱高、电路略庞杂。二极管防反接其电路设想简略，只要串连一个二极管便可，本钱也低，错误谬误是压降大，即便几十mA的小电流二极管的压降也有0.4V~0.6V摆布，操纵MOS管其压降能做到1mV以下，相差好几个数目级。

取代电源正极串连二极管的设想体例

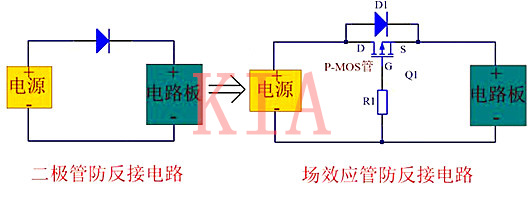

以下图左边为罕见的电源正输出规矩向串连一个二极管用于避免电源反接，这是操纵二极管的单向导通特征（正向导通，反向停止）。

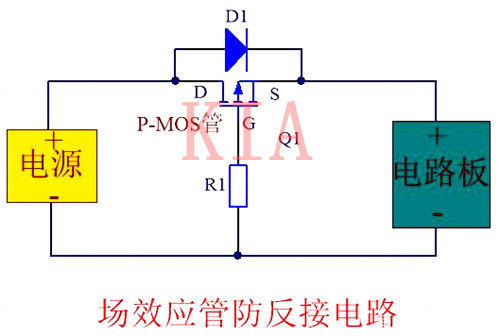

图右边为响应的MOS管防反接电路设想，接纳P沟道的MOS管（P-MOS管）取代二极管。请注重P-MOS管D极和S极的标的目的，接错起不到防反感化。

防反接道理阐发：当电源正负极输出普通时，电源正极颠末MOS管Q1后正电压经由过程寄生二极管D1从漏极（D）流向源极（S），此刹时电路板有有响应电源，只是有二极管压降约0.7V，节制极G极串连电阻后接到电源负极。

G极和S极之间有响应的压差，VGS=-（VCC-0.7）,P-MOS管导通，电流从MOS管流过，压降减小。

也便是说，上电刹时，电流先从寄生二极管D1流过，此时压降较大，电流颠末P-MOS管的S极以后，P-MOS管导通，电流从MOS管颠末，压降变小。

当电源正负极反接时，P-MOS管的G极其正电压，MOS管停止，其寄生二极管D1也停止，S极也为正电压，没法触发P-MOS管导通，是以起到防反接感化。

取代电源负极串连二极管的设想体例

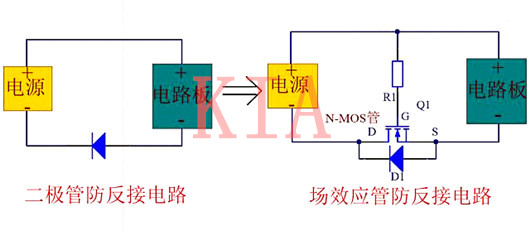

以下图左边为电压负输出端串连二极管的防反接电路，正电压从电路板颠末二极管，二极管导通，当电源正负极接反时，二极管停止。

图右边为响应的操纵MOS管设想的道理，接纳N-MOS管停止设想，请注重N-MOS管D极和S极的标的目的，接错起不到防反感化。

防反道理阐发：当电源正负极输出普通时，N-MOS管的节制极G为正电压，接通刹时，电路板负极电流从寄生二极管D1流向电源负极，此时若电压知足请求，电路板是能够普通任务的，只是有约0.7V的压降。

当负极电流流向电源负极以后，N-MOS管的S极其低电平（电压约0.7V），VGS=VCC-0.7V，MOS管导通，压降变小。

其任务道理也是，刚起头MOS管停止，电流走寄生二极管，以后S极变低电平触发MOS管导通，电流走MOS管。

总结：N沟道和P沟道MOS管都能够设想防反接电路，可是其设想体例差别，一个是接在电源正输出端，一个是接在电源负输出端。

操纵MOS管作为防反接电路设想，普通使MOS管任务在饱和区，内阻小，管子内讧也小。

是以，普通操纵在输出电源较大的场所，普通5V以上，详细要看管子饱和时的节制电压，差别管子其饱和时节制电压差别，普通5V~10V。

比方3.3V电源体系就不合适操纵MOS管作为防反接电路设想了，由于触发电压只要3.3V-0.7V=2.6V，没法触发MOS管导通。
