运放电路阐发

先来领会一下运放电路的内部布局和道理，对咱们来讲运算缩小器是摹拟电路中很是首要的元件，它能构成缩小、加法、减法、转换等各类电路，咱们能够操纵运放的“虚短”和“虚断”来阐发电路，而后操纵欧姆定律等电流电压干系，便可得输入输入的缩小干系等。

因为运放的电压缩小倍数很大，通俗通用型运算缩小器的开环电压缩小倍数都在80 dB以上。而运放的输入电压是无限的，通俗在 10 V～14 V。

因此运放的差模输入电压缺乏1 mV，两输入端类似等电位，相称于“短路”。开环电压缩小倍数越大，两输入真个电位越靠近相称。

“虚短”是指在阐发运算缩小器处于线性状况时，可把两输入端视为等电位，这一特征称为子虚短路，简称虚短。明显不能将两输入端真正短路。

因为运放的差模输入电阻很大，通俗通用型运算缩小器的输入电阻都在1MΩ以上。因此流入运放输入真个电流常常缺乏1uA，远小于输入端外电路的电流。

故凡是可把运放的两输入端视为开路，且输入电阻越大，两输入端越靠近开路。“虚断”是指在阐发运放处于线性状况时，能够把两输入端视为等效开路，这一特征称为子虚开路，简称虚断。明显不能将两输入端真正断路。

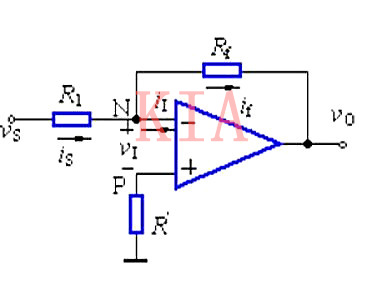

下面本文用虚断和虚断体例来对现实的电路停止阐发，如图1-1所示，是罕见的反比拟例运算缩小电路：

图1-1.标的目标比例运算缩小电路

在反相缩小电路中，旌旗灯号电压经由进程电阻R1加至运放的反相输入端，输入电压Vo经由进程反应电阻Rf反应到运放的反相输入端，构成电压并联负反应缩小电路。

运放的同相端接地=0V，反相端和同相端虚短，以是也是0V，反相输入端输入电阻很高，虚断，几近不电流注入和流出，那末R1和Rf相称因而串连的，流过一个串连电路中的每只组件的电流是不异的，即流过R1的电流和流过Rf的电流是不异的。

按照欧姆定律：

Is= (Vs- V-)/R1................（1）

If= (V- - Vo)/Rf...............（2）

V- = V = 0 ....................（3）

Is= If ........................（4）

求解后能够Vo== (-Rf/R1)*Vi

在阐发电路的进程中，临时不必管运放的其余特征，就按照虚短和虚断的特征来阐发。固然，若运放不任务在缩小区时，不知足虚短和虚断发前提，不能操纵此种体例来阐发，如比拟器。

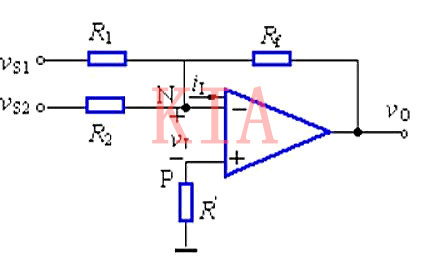

以下图1-2，是运放完成的加法器，用虚短和虚断的体例来阐发此电路。

图1-2.运放完成的加法器

因为电路存在虚短，运放的净输入电压vI=0，反相端为虚地。

vI=0，vN=0.......................（5）

反相端输入电流iI=0的观点，经由进程R2与R1的电流之和即是经由进程Rf的电流故

(Vs1 – V-)/R1 (Vs2 – V-)/R2

= (V- –Vo)/Rf.......（6）

若是取R1=R2=R3，由a，b两式解得

-Vout=Vs1 Vs.......................（7）

式（7）中负号为反相输入而至，若再接 反相电路，可消去负号。

简言之，虚短是运放正输入端和负输入真个电压相称，类似短路；虚断是流入正负输入真个电流为0。只需把握了这一点，再操纵欧姆定律，便可很轻易的阐发同比拟例缩小电路，反向比例缩小电路等经常操纵的运放缩小电路。

运放选型

下面分类先容甚么情况下挑选甚么样的运放。

1.通用型运算缩小器

通用型运算缩小器就因此通用为目标而设想的。这类器件的首要特色是价钱昂贵、产物量大面广，其机能目标能合适于通俗性操纵。例mA741（单运放）、LM358（双运放）、LM324（四运放），它们是今朝操纵 为普遍的集成运算缩小器。

2.紧密运算缩小器

紧密运算缩小器通俗指平衡电压低于1mV的运放，对直流输入旌旗灯号，输入平衡电压（VOS）和它的温漂小就行，但对交换输入旌旗灯号，咱们还必须斟酌运放的输入电压噪声和输入电流噪声，在良多操纵情况下输入电压噪声和输入电流噪声显得更加首要一些。

在传感器范例和（或）其操纵情况带来良多出格请求时，比方超低功耗、低噪声、零漂移、轨到轨输入及输入、靠得住的热不变性和对数以千计读数和（或）在卑劣任务前提下供给分歧机能的可再现性，运算缩小器的挑选就会变得出格坚苦。

紧密缩小电路会多一些电源去耦，滤波等特别设想的电路。首要区分在于运算缩小器上，紧密运算缩小器的机能比通俗运放好良多，比方开环缩小倍数更大，CMRR更大，速度比拟慢，GBW，SR通俗比拟小。平衡电压或平衡电流比拟小，温度漂移小，噪声高等等。

好的紧密运放的机能远不是通俗运算缩小器能够比得，通俗运放的平衡常常是几个mV，而紧密运放能够小到1uV的程度。要缩小细小的旌旗灯号，必须用紧密运放，用了通俗的运放，它本身城市带入很大的搅扰。

要经由进程核心电路改良，小幅或微调能够，但没法大幅度或完全转变。 经常操纵的紧密运放便是OP07，和它的家属，OP27，OP37，OP177，OPA2333。其余的另有良多，比方美国AD公司的产物，良多都是OPA带头的。

3.高阻型集成运算缩小器

高阻型集成运算缩小器的特色是差模输入阻抗很是高，输入偏置电流很是小，通俗rid>（109~1012）W，IIB为几皮安到几十皮安。

完成这些目标的首要办法是操纵场效应管高输入阻抗的特色，用处效应管构成运算缩小器的差分输入级。用FET作输入级，不只输入阻抗高，输入偏置电流低，并且具备高速、宽带和低噪声等长处，但输入平衡电压较大。

罕见的集成器件有LF356、LF355、LF347（四运放）及更高输入阻抗的CA3130、CA3140等。

4.高温漂型运算缩小器

在紧密仪器、弱旌旗灯号检测等主动节制仪表中，老是但愿运算缩小器的平衡电压要小且不随温度的变更而变更。高温漂型运算缩小器便是为此而设想的。

经常操纵的高 、高温漂运算缩小器有OP-07、OP-27、AD508及由MOSFET构成的斩波稳零型低漂移器件ICL7650等。

5.高速型运放

高速型运放在疾速A/D和D/A转换器、视频缩小器中，请求集成运算缩小器的转换速度SR必然要高，单元增益带宽BWG必然要充足大，像通用型集成运放是不能合适于高速操纵的场所的。

高速型运算缩小器首要特色是具备高的转换速度和宽的频次呼应。罕见的运放有LM318、mA715等，其SR=50~70V/us，BWG>20MHz。

6.低功耗型运放

低功耗型运放因为电子电路集成化的 大长处是能使庞杂电路小型简便，以是跟着便携运算缩小器式仪器操纵规模的扩展，必须操纵低电源电压供电、低功率耗损的运算缩小器相合用。

经常操纵的运算缩小器有TL-022C、TL-060C等，其任务电压为±2V~±18V，耗损电流为50~250mA。今朝有的产物功耗已达微瓦级，比方ICL7600的供电电源为1.5V，功耗为10mW，可接纳单节电池供电。

7.高压大功率型运算缩小器

高压大功率型运算缩小器的输入电压首要受供电电源的限定。在通俗的运算缩小器中，输入电压的 大值通俗仅几十伏，输入电流仅几十毫安。若要进步输入电压或增大输入电流，集成运放内部必须要加赞助电路。

高压大电流集成运算缩小器内部不需附加任何电路，便可输入高电压和大电流。比方D41集成运放的电源电压可达±150V，mA791集成运放的输入电流可达1A。

信任经由进程下面的先容，对差别操纵前提下是不是能操纵统一种运放，明显是比拟清晰的，现实挑选集成运放时，还应斟酌其余身分。

比方旌旗灯号源的性子，是电压源仍是电流源；负载的性子，集成运放输入电压和电流的是不是知足请求；情况前提，集成运放许可任务规模、任务电压规模、功耗与体积等身分是不是知足请求。
