对PN结和PN结的简略特征分享-KIA MOS管
信息来历：本站 日期：2021-09-17
半导体（semiconductor）从语义上懂得便是电导率介于导体与绝缘体之间的物资。
咱们之以是去出格存眷这类物资，是由于在搀杂微量（约万分之一）的杂质后便能够明显转变它的导电机能。操纵这个性子咱们能够便利地取得各类电导率的物资。
那末甚么是半导体呢？价电子少的元素，大多是金属，导电机能良好；价电子多的元素大多构成非金属，靠近绝缘体。在二者间4价元素（如硅元素）导电机能也介于二者之间。
载流子（carrier）：意即电流的载体，其自在活动等效于电流。仅当物资外部存在有载流子时，物资能力导电。导电机能取决于载流子的数量和活动速率。（不难从电流的界说得悉）
本征半导体
本征半导体（Intrinsic semiconductor）或称无杂质半导体、实质半导体、纯半导体、I型半导体，是指未掺入杂质且无晶格缺点的的半导体。
其有如下特征：
①在热力学温度0K时，解除光照与电磁场等外界影响，价电子被共价键束厄局促，不能成为自在电子。此时本征半导体无载流子，相称于绝缘体。
②其余温度下，由于热激起，一些价电子会取得充足的能量成为自在电子（应知足玻尔兹曼散布），这时候候共价键上会留下一个空位，咱们称其为空穴（positive hole）。此时的本征半导体具备导电性。
空穴也是一种载流子，咱们从硅单晶的角度去懂得：当构成共价键的一个电子分开束厄局促，相邻共价电子对中的价电子有能够（有多大呢？）会分开它本来地点的共价键，来弥补这个空穴。
以此类推，全体上就表现出空穴的挪动。咱们能够把空穴看做一种与电子等电量，带正电的粒子。
在外加电场的感化下，相邻价电子会更轻易去弥补空穴。全体上表现出的便是空穴沿电场标的目的活动，这也合适正电粒子在电场中的活动。
实质上空穴的活动仍是价电子活动的成果，由于二者异号活动标的目的又反向，以是电流成果是一致的。
是以本征半导体的载流子有两种——自在电子与空穴。
在本征半导体中，受激起生一个自在电子时，必然相伴发生一个空穴，电子与空穴老是成对呈现的。这类景象称为本征激起。
自在电子活动中碰着空穴，二者对消从头变为共价键的电子，这个进程为前者的反进程，称为复合。在
必然的温度下，终究这两个进程的成果会趋于静态均衡，使得载流子浓度为定值。那末在差别的温度下呢？以硅单晶为例，室温四周每降低8度，硅的载流子浓度增添一倍。
借使倘使二者浓度不等，咱们称浓度大对应的为多子，另外一个为少子。
杂质半导体
①N型半导体
在本征硅中掺入微量的5价元素磷，过剩出的一个电子不受共价键束厄局促，不难想见这会致使自在电子的浓度更大。（只要大于磷原子的本就较低的电离能，室温便可知足）称这类原子为檀越杂质，也称N型杂质。
②P型半导体
在本征硅中掺入微量的3价元素硼，这会致使相较于本征半导体贫乏一个成键电子（硼原子的电离能也很小，室温便可知足），即多出一个空穴。称这类原子为受主杂质，也称P型杂质。
在杂质半导体中，少子浓度远小于多子浓度。多子浓度根基即是杂质浓度。杂质对半导体导电机能影响很大，掺入0.01%的杂质，会使载流子浓度增添约10000倍。
从发生机理来看，不难得悉少子浓度受温度影响较大，多子浓度几近不受温度影响。
而当咱们把P型杂质N型杂质同时混入，二者会起到必然的中和感化，哪个占主导就要看绝对含量几多了。

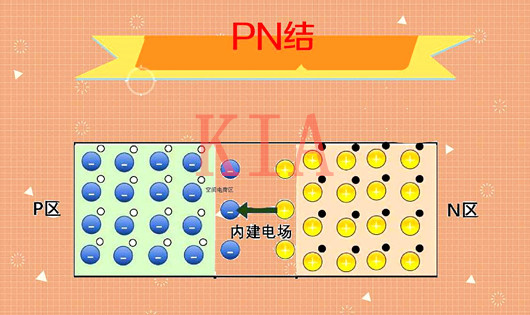

在一个本征半导体上，咱们一边掺入P型杂质，另外一边掺入N型杂质。在二者交壤面四周，便会构成一个PN结。值得指出的是，把一块N型半导体与一块P型半导体放在一路并不能构成PN结。由于其交壤面上并不是完全的单晶体。
对一个PN结，其四周会发生自在电子和空穴的分散。N区的自在电子分散到P区同空穴相抵后仍有必然数量，使得边境P侧的离子带负电。
同理，N区侧的离子将带正电。所谓的PN结便是交壤面四周构成的如许一个空间电荷区。终究此中会到达均衡，剩下的满是不能挪动、数量相称的正负离子，而载流子因分散和复合而耗损殆尽。故其又称耗尽层。
这类分散能够一向停止下去直至双方全构成PN结吗？谜底是不能，由于PN结内分散的成果，构成的内电场对载流子的感化同载流子的分散标的目的是反向的。
载流子在内电场的感化下发生漂移活动。分散活动使得空间电荷区增宽、内电场加强，这反过去致使分散阻力的增大。因而二者终究会到达一种静态均衡。
由于内电场的感化，N区的电势高于P区电势，两区之间存在电位差，N区电子分散到P区会消耗能量。是以，空间电荷区又称势垒区或反对层。

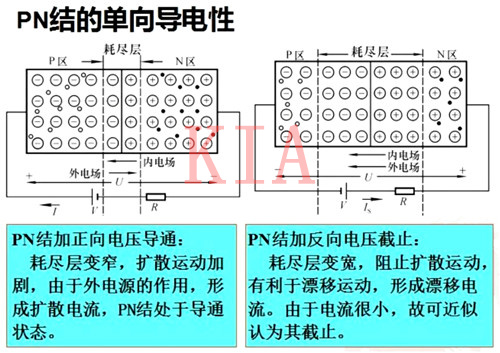

外加电压对PN结影响
①外加正向电压
所谓正向便是正极接P区，负极接N区。称为正向偏压。这类环境下使耗尽层变窄，更利于分散活动，当外加电压大于内电压时，将突破结的均衡，发生由N流向P的分散电流。咱们称之为正向电流。
②外加反向电压
咱们将①中的景象全都反过去便可。以是说会存在反向电流？
nope.
由于这时候候外加电压使耗尽区增宽，而PN结内又是一个不变的静态均衡布局。是以实际上反向电流是不能够经由过程的。
PN结的这类单向导电性不免让咱们想到一种元件-二极管
