电路中，晶体管经常被用来当作开关利用。晶体管用作开关时有两种差别的接线体例：高边（high side）和低边(low side)。
高边和低边是由晶体管在电路中的地位决议的。晶体管能够是双极性晶体管（BJT）或场效应管（MOSFET）。
低边开关，晶体管接地，也便是说晶体管在负载和地之间。因为晶体管正在开关接地线路或位于负载的低电压端，是以称为低边开关。
凡是利用 NPN 型三极管或 N 沟道场效应管。

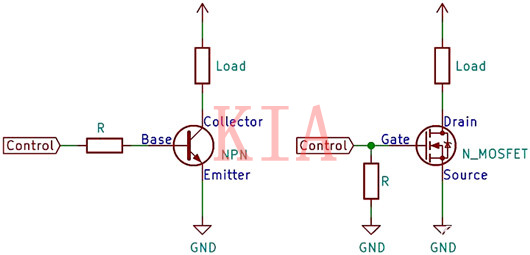

低边晶体管（注重 场管有一个下拉电阻）
对 NPN 三极管来讲，发射极接地，集电极毗连到负载。作为开关，三极管任务在饱和状况。饱和象征着有充足的基极电流来完整开启三极管。
对 N 沟道场管来讲，源极接地，漏极毗连到负载的负侧。固然您能够在该电路中利用结型场效应管（JFET），但加强型场管结果更好。注重：场管有一个下拉电阻。
与低边开关绝对的是高边开关。晶体管毗连在电源正极和负载高电压端之间。在 Arduino 或 Raspberry Pi 电路中利用这些晶体管能够会有些坚苦。
凡是利用 PNP 型三极管或 P 沟道场效应管。

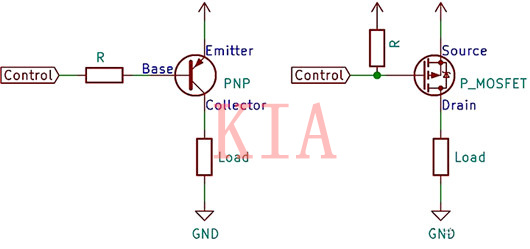

高边晶体管（注重 场管有个上拉电阻）
对 PNP 型三极管来讲，发射极毗连到电压正极，而集电极毗连到负载。对照上面的低边三极管开关电路，PNP 的发射极和集电极恰好是与之倒置的。
就像 NPN 三极管一样，PNP 三极管须要在饱和区任务才能完整导通晶体管。
对 P 沟道场管来讲，源极毗连到电压正极，漏极毗连负载。与低边开关一样，您能够但愿利用加强型场效应管。注重：场管有一个上拉电阻。

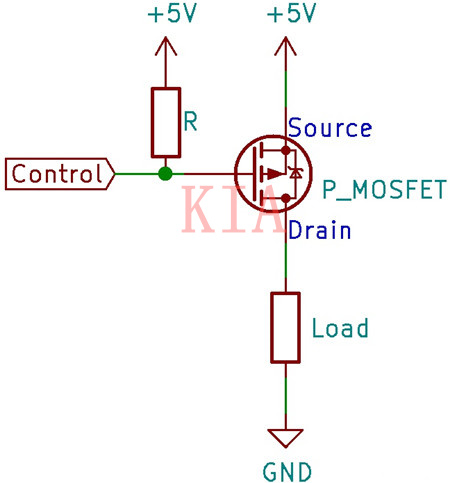

P管节制电压和被控电压不异时
当被控旌旗灯号（负载电路）的电压电压和节制旌旗灯号电压不异时，若是利用 P 型晶体管，上面的电路能够一般任务。值得注重的是 P 管是个反管，也便是说，输入高电日常平凡，电路不导通，输入低电日常平凡导通。
当被控旌旗灯号的电压高于节制旌旗灯号电压时，你须要利用晶体管驱动。上面，让咱们看看用晶体管驱动另外一个晶体管。
晶体管驱动电路是指用来驱动另外一个晶体管的电路。晶体管驱动电路被用在当驱动旌旗灯号电压（或电流）和被控晶体管电压差别的环境。上面是须要晶体管驱动的两种环境。

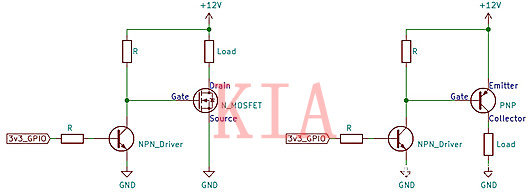

晶体管驱动电路
大电流场管具备相称大的栅源极阈值电压（Vgs）。固然来自 Arduino GPIO 引脚的 5 伏电压能够足以翻开晶体管，但缺乏以使其进入饱和状况。
在场管饱和之前，其导通电阻能够绝对较高，从而限定了它能够处置的最大电流。
当被控电压高于节制旌旗灯号电压时，用 NPN 三极管驱动 PNP 三极管 或 P 沟道场管是很罕见的。若是不驱动电路，晶体管能够永久不会关断。
对开关来讲，利用低边开关简略易用，易于懂得。并且，对双极型（BJT）晶体管和场管来讲，P 管凡是比 N 管具备更大的电阻值（或更低的电流输入才能）。既然如斯，它们为甚么存在呢？
低边开关电路切换的是对地的导通，高边开关电路切换的是对电源的导通。偶然候，你想坚持接地并且节制对电源的导通与否。
另有一个缘由便是，即便晶体管完整导通，其两头依然存在一个很小的压降。这象征着，被节制器件的接地不是完整接地的 0 伏电压。
对像 LED 如许的器件，切换电源或是地并不主要。可是，对像 MCU 如许的的有源装备须要杰出的接地！这类景象须要用到高边管。
另有一种环境便是开关电源中，须要节制看待转换电源的通断，也须要高边管。
整体来讲，若是要翻开或封闭器件，低边开关是一个简略的处理计划。可是，若是要节制的是全部电路或电压敏感装备的供电，则须要利用高边开关。
