开关电源纹波和噪声按捺

开关电源的纹波和噪声是一个实质题目，换而言之不管纹波和噪声何等小，也没法从底子上去除，再相对的讲开关电源不管本钱怎样进步，也没法完整到达线性电源的机能和特色。

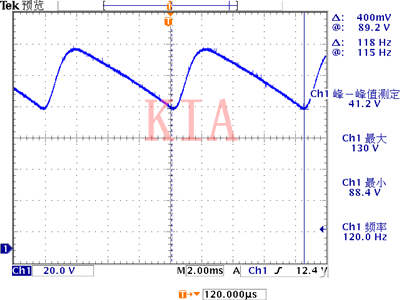

低频纹波

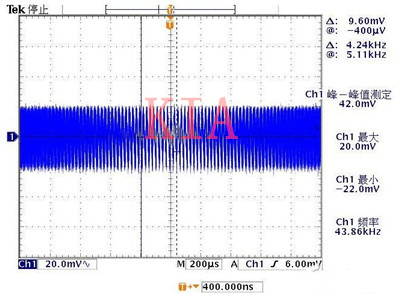

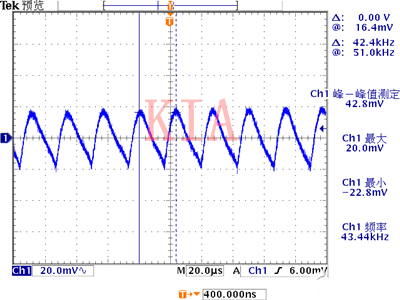

高频纹波

那末，凡是按捺或削减它的做法有五种：

1、加大电感和输入电容滤波

按照开关电源的公式，电感内电流动摇巨细和电感值成正比，输入纹波和输入电容值成正比。以是加大电感值和输入电容值可以或许或许减小纹波。

一样，输入纹波与输入电容的干系：vripple=Imax/(Co×f)。可以或许或许看出，加大输入电容值可以或许或许减小纹波。

凡是的做法，对输入电容，利用铝电解电容以到达大容量的目标。可是电解电容在按捺高频噪声方面结果不是很好，并且ESR 也比拟大，以是会在它中间并联一个陶瓷电容，来填补铝电解电容的缺乏。

同时，开关电源任务时，输入真个电压Vin 不变，可是电流是随开关变更的。这时候输入电源不会很好地供给电流，凡是在接近电流输入端(以BucK 型为例，是SWITcH 四周)，并联电容来供给电流。

下面这类做法对减小纹波的感化是无限的。因为体积限定，电感不会做的很大；输入电容增添到必然水平，对减小纹波就不较着的结果了；增添开关频次，又会增添开关丧失。

以是在请求比拟严酷时，这类体例并不是很好。对开关电源的道理等，可以或许或许参考各种开关电源设想手册。

2、二级滤波，便是再加一级LC 滤波器

LC 滤波器对噪纹波的按捺感化比拟较着，按照要撤除的纹波频次挑选适合的电感电容组成滤波电路，普通可以或许或许很好的减小纹波。

采样点选在LC 滤波器之前(Pa)，输入电压会下降。因为任何电感都有一个直流电阻，当有电流输入时，在电感上会有压降发生，致使电源的输入电压下降。并且这个压降是随输入电流变更的。

采样点选在LC 滤波器以后(Pb)，如许输入电压便是咱们所但愿获得的电压。可是如许在电源体系外部引入了一个电感和一个电容，有可以或许会致使体系不不变。

3、开关电源输入以后，接LDO 滤波

这是削减纹波和噪声最有用的体例，输入电压恒定，不须要转变原本的反应体系，但也是本钱最高，功耗最高的体例。任何一款LDO 都有一项目标：乐音按捺比。是一条频次-dB 曲线。

对减小纹波。开关电源的PCB 布线也很是关头，这是个很赫手的题目。有特地的开关电源PCB 工程师，对高频噪声，因为频次高幅值较大，后级滤波固然有必然感化，但结果不较着。

这方面有特地的研讨，简略的做法是在二极管上并电容C 或RC，或串连电感。

4、在二极管上并电容C 或RC

二极管高速导通遏制时，要斟酌寄生参数。在二极管反向规复时代，等效电感和等效电容成为一个RC 振荡器，发生高频振荡。

为了按捺这类高频振荡，需在二极管两头并联电容C或RC 缓冲收集。电阻普通取10Ω-100Ω，电容取4.7pF-2.2nF。

在二极管上并联的电容C 或RC，其取值要颠末频频实验能力肯定。若是选用不妥，反而会形成更严峻的振荡。

对高频噪声请求严酷的话，可以或许或许接纳软开关手艺。

5、二极管后接电感（EMI 滤波）

这也是经常使用的按捺高频噪声的体例。针对发生噪声的频次，挑选适合的电感元件，一样可以或许或许有用地按捺噪声。须要注重的是，电感的额外电流要知足现实的请求。

小结：开关电源的利用和趋向现实上从未遏制过，处理开关电源的场所利用题目最底子的最大的标的目标是受搅扰用电装备与开关电源设想的搅扰频点婚配题目，处理这一关头影响才是开关电源利用的主旨和目标，任何一个易受搅扰装备，不管何等的庞杂和紧密它城市有一个搅扰规模和频点。
