与非门是与门和非门的连系，进步前辈行与运算，再停止非运算。与非门是当输入端中有1个或1个以上是低电日常平凡，输入为高电平；只要一切输入是高电日常平凡，输入才是低电平。
与非门是与门和非门的连系，进步前辈行与运算，再停止非运算。与非运算输入请求有两个，若是输入都用0和1表现的话，那末与运算的成果便是这两个数的乘积。
如1和1（两头都有旌旗灯号），则输入为0；1和0，则输入为1；0和0，则输入为1。与非门的成果便是对两个输入旌旗灯号进步前辈行与运算，再对此与运算成果停止非运算的成果。简略说，与非与非，便是先与后非。
与非门则是当输入端中有1个或1个以上是低电日常平凡，输入为高电平；只要一切输入是高电日常平凡，输入才是低电平。

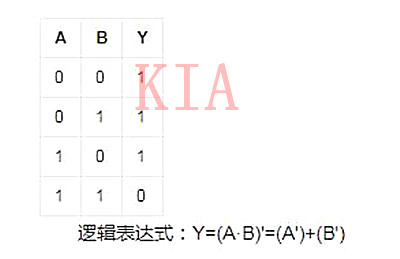

真值表以下所示：

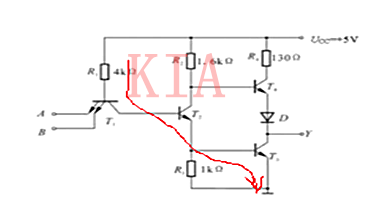

咱们能够从上面与非门电路图·来看，能够发明与非门电路首要是有输入级、倒相级和输入级三个局部构成。那末与非门电路的道理也就分为了以下两点：
1. 当A、B都为高电日常平凡，发射结为停止，而T1基极与集电极之间的二极管，和T2、T3的发射结（三个二极管）正向串连，经由过程R1接上电源就会导通，以是此时T1基极电压Vb1=2.1V。
T2基极电压 Vb2=1.4V，T3基极电压 Vb3=0.7V，T3导通使输入端Y输入低电平；
2. 当A、B此中一个为低电日常平凡，T1发射结导通，使基极电压 Vb1=0.7V，这个电压缺乏以让后级的发射结导通，以是T2、T3就停止，T4导通使Y输入高电平。
