三极管根基缩小电路有哪三种组态？剖析-KIA MOS管
信息来历：本站 日期：2021-09-14

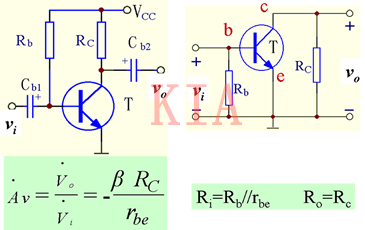

组态一：共射电路
组态二：共集电极电路

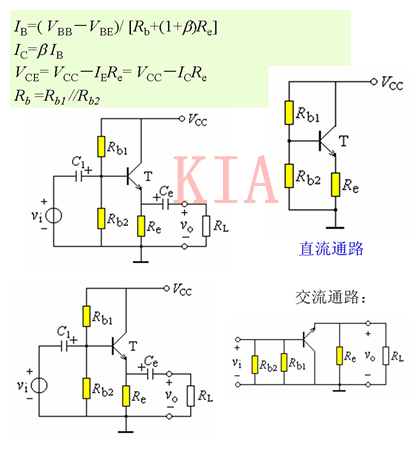

共集电极组态根基缩小电路如图所示。
(1)直流阐发

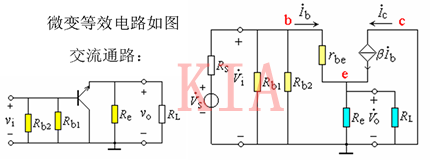

(2)交换阐发

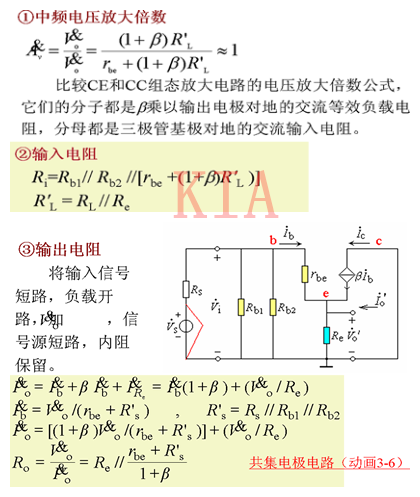

缩小倍数/输出电阻/输出电阻
组态三：共基极缩小电路

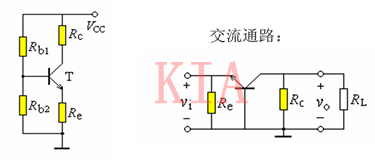

共基组态缩小电路如图
交换、直流通路

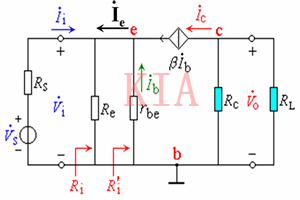

微变等效电路
共基极组态根基缩小电路的微变等效电路
机能目标
三种组态电路比拟
共射电路:电压和电流缩小倍数均大，输出输出电压相位相反，输出输出电阻适中。经常使用于电压缩小。
共集电路:电压缩小倍数是小于且靠近于1的正数，具备电压跟从特色，输出电阻大，输出电阻小。常作为电路的输出和输出级。
共基电路:缩小倍数同共射电路，输出电阻小，频次特征好。经常使用作宽带缩小器。
