瞬态按捺二极管与稳压二极管有何区分？-KIA MOS管
信息来历：本站 日期：2021-09-13
稳压二极管，英文称号Zener diode，又叫齐纳二极管。操纵PN结反向击穿状况，其电流可在很大规模内变更而电压根基不变的景象，制成的起稳压感化的二极管。
此二极管是一种直到临界反向击穿电压前都具备很高电阻的半导体器件。
在这临界击穿点上，反向电阻下降到一个很小的数值，在这个低阻区中电流增添而电压则坚持恒定，稳压二极管是根据击穿电压来分档的，因为这类特征，稳压管首要被作为稳压器或电压基准元件操纵。
稳压二极管能够串连起来以便在较高的电压上操纵，经由过程串连便可取得更高的不变电压。
道理:它任务在电压反向击穿状况,当反向电压到达并跨越不变电压时,反向电流俄然增大,而二极管两头电压恒定。
分类：
从稳压凹凸分:高压稳压二极管(<40V);
高压稳压二极管(>200V)
从资料分:N型;P型
首要参数：
①不变电压VZ:在划定的稳压管,反向任务电流IZ下,所对应的反向任务电压。
②不变电流IE
③静态电阻rZ ；
④最大耗散功率 PZM
⑤最大不变任务电流 IZmax 和最小不变任务电流 IZmin
⑥温度系数at,温度越高,稳压偏差越大
用处：
①对漏极和源极停止钳位掩护

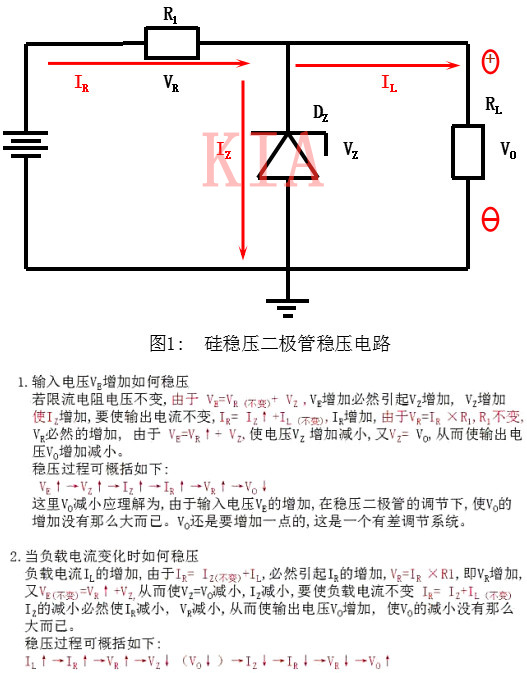

硅稳压二极管稳压电路
它是操纵稳压二极管的反向击穿特征稳压的,因为反向特征陡直,较大的电流变更，只会引发较小的电压变更。
瞬态电压按捺二极管（Transient Voltage Suppressor）简称TVS，是一种二极管情势的高效能掩护器件。
当瞬态按捺二极管的南北极遭到反向瞬态高能量打击时，它 能以10的负12次方秒量级的速率，将其南北极间的高阻抗变为低阻抗，接收高达数千瓦的浪涌功率，使南北极间的电压箝位于一个预约值，有用地掩护电子线路中的紧密元器件，免受各类浪涌脉冲的破坏。
特色:
在划定的反向操纵前提下,当蒙受一个高能量的刹时过压脉冲时,其任务阻抗能当即降至很低的导通值,许可大电流经由过程,并将电压箝制到预约程度,从而有用地掩护电子线路中的紧密元器件免受破坏。
反应速率快(为pS级), 体积小，箝位电压低，靠得住性高双向TVS合用于交换电路,单向TVS普通用于直流电路。
分类:
按极性分为单极性和双极性两种

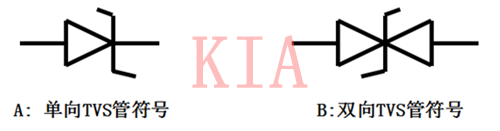

标记:Symbol

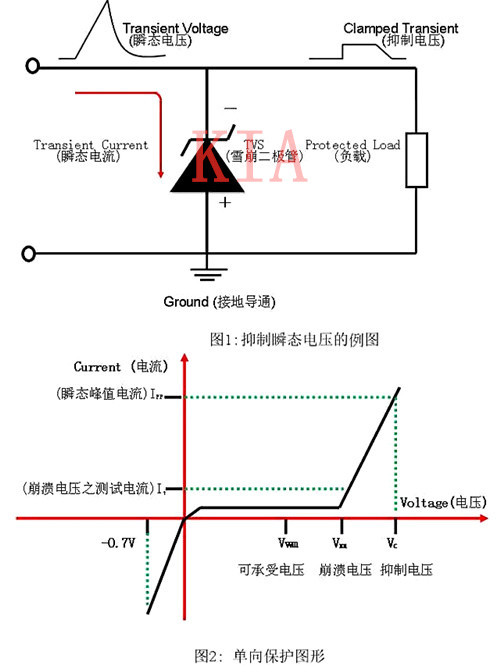

二极管的按捺瞬态电压的例图和单向掩护图形
交换电路操纵举例：
直流线路接纳单向瞬变电压按捺二极管,交换则必须接纳双向瞬变电压按捺二极管。
交换是电网电压,这里发生的瞬变电压是随机的,偶然还碰到雷击（雷电感到发生的瞬变电压）以是很难定量预算出刹时脉冲功率PPR。可是对最大反向任务电压必须有准确的拔取。

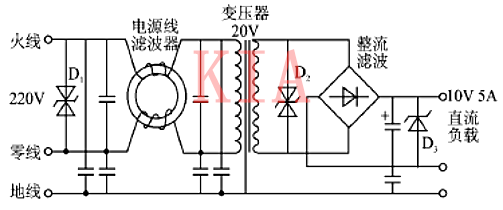

普通准绳是交换电压乘1.4倍来拔取TVS管的最大反向任务电压。直流电压则按1.1～1.2倍来选取TVS管的最大反向任务电压VRWM。下图给出了一个微电机源接纳TVS作线路掩护的道理图
1.在进线的220VAC处加TVS管按捺220V交换电网中尖峰搅扰。
2. 在变压器进线加上搅扰滤波器,滤除小尖峰搅扰。
3 .在变压输入端VAC=20V处又加上TVS管,再一次按捺搅扰。
4 .到了直流10V输入时还加上TVS管按捺搅扰。
