在非反相型抱负化二极管电路中，很难完成箝位电路，不可防止输入饱和在负电位上的景象。是以，普通的抱负化二极管由如图1所示的反相电路组成。

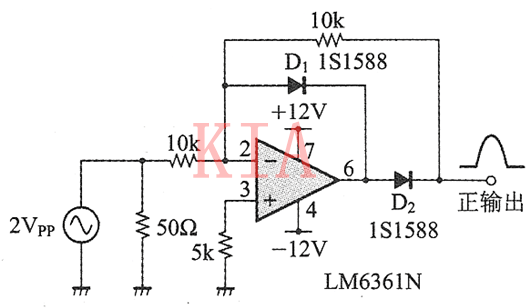

图1 反相抱负二极管的组成
这个电路在输入为正电位时二极管D1导通，OP缩小器的输入因为二极管的正向电压(-VF)而几近饱和。此时二极管D1因-VF，而被逆偏置，电路的输入电阻ro为10kΩ。
输入为负电位时，二极管D1不导通，此次二极管D2被正向偏置，输入电阻ro变为极小值。
并且，OP缩小器的输入波形因为箝位二极管的拔出，而不能变成-VF以下的负电位，以是很难遭到经由过程速度的限定，可以或许高速化。
寻求高速性的时辰，D1、D2利用正向电压小的肖特基二极管较好。别的，所用的OP缩小器也须要为高速范例。
作为高速OP缩小器，利用较广泛的电流反应型OP缩小器因为遭到周边电阻值的限定，很难合用于抱负化的二极管电路。
这里用LM6361N停止尝试。在高速电路中，减小电路的杂散电容很重要，反应电阻值也应当是个小值。

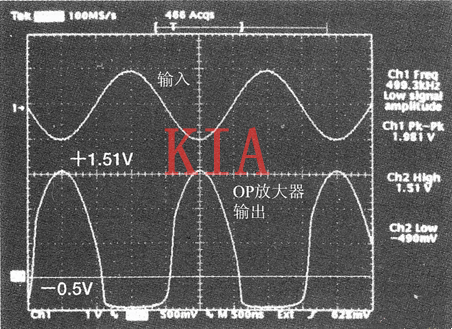

图2是进步输入频次为500kHz(ZVp-p)时的OP缩小器的输入波形。
正输入时被箝位在约-0.5V，负输入时变成＋1.51V的峰值，这是在旌旗灯号的峰值上加上了二极管D2的正向电压VF，而得的电位。
在输入波形的回升局部存在多少的非线性是由OP缩小器开环频次特征的限定而引发的。
图2反相抱负二极管电路的OP缩小器输入波形

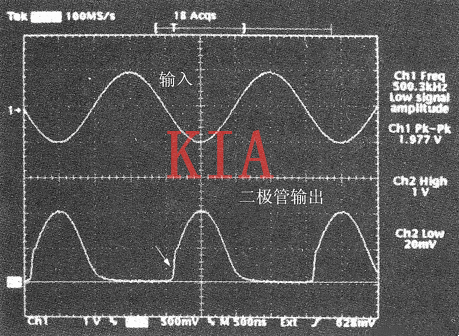

图3是经由过程二极管时的输入波形。当F＝500kHz，回升的波形变差。箭头所指为饱和状况向线性举措的过渡。要想使波形变得略微光滑一些，则应利用正向电压VF，小的肖特基二极管。
图3 反相抱负二极管电路的二极管输入波形

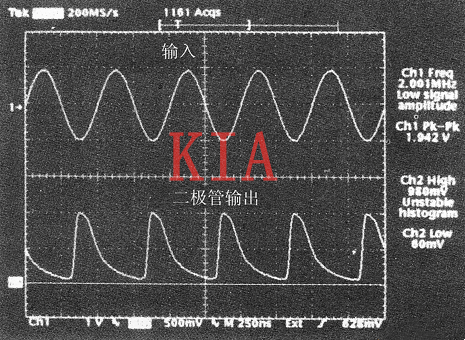

当输入频次为F＝2MHz时，波形变形很大的输入波形如图4所示。此种波形已不能以为是半波整流波形。峰值四周波形的紊乱是因为遭到示波器的探头的影响。
图4反相抱负二极管电路的二极管输入波形
从负输入变成峰值时的延时是因为OP缩小器的输入呼应不好，若是将OP缩小器换成更高速的，则具备改良的能够性。
