PWM调速电路，PWM脉宽节制调速电路利用普遍。比方，咱们经常使用的电动起子，便是用了PWM脉宽节制，把手指的按压转成差别的转速。
常常在电动起子上，用到的是很简略、并且本钱很低的电路来完成。
PWM脉宽节制，除能够用来调速，还能够用来节制电磁线圈的磁力巨细、电阻加热的功率巨细等。
PWM脉宽节制的完成体例良多。

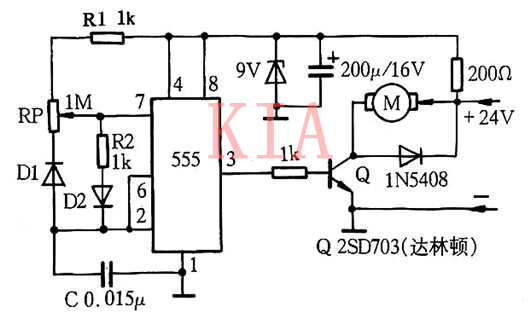

这个PWM调速电路，用时基电路555产生振荡脉冲。
振荡频次为：f=1/0.69·（RP+R1）·C
R1绝对RP仅为其千分之一，能够疏忽不计。
以是振荡频次能够简化为：f=1/0.69·RP·C
这个电路中振荡频次设定为200Hz摆布，因为按时电容C的充放电途径差别，以是调剂RP能够转变脉冲的占空比（即：PWM）。按图中原件参数，占空比可从1%~90%之间变更。
555的第3引脚驱动功率管Q，能够到达驱动大功率负载的须要。

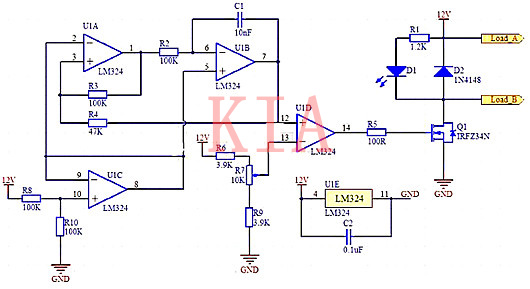

下图电路由LM324和MOS管构成，经由过程转变输入方波的占空比，使得负载上的均匀接通时候从0到100%变更，以到达调剂速率的目标。
电路图讲授：
电路中由LM324构成了四个差别的功效模块：
一是由U1C构成，产生一个6V的基准电压，作为振荡电路的基准电压；
二是由U1A构成的迟滞比拟器，U1B积分电路构成的三角波产生器，两个首尾相连，构成一个波形振荡器；
三是由U1D构成的一个电压比拟器，此中R6，R7，R9分压收集给比拟器供给基准电压。
别的，比拟器U1D的输入接了一个栅极电阻R5至MOS管Q1。经由过程比拟器输入的方波，驱动Q1的导通和关断。
并且，由R6，R7，R9分压收集供给的基准电压是与U1B输入的三角波停止比拟，当三角波的电压高于基准电压，比拟器就输入高电平，Q1导通，负载就会有电流回路；
当三角波电压低于基准电压时，比拟器就输入低电平，Q1停止，负载的电流回路被堵截，负载断电。
此中，发光二极管D1为负载电源接通时的唆使灯；二极管在负载为理性负载时，必须要接上，起到掩护MOS管Q1的感化。
这里负载能够是机电，那经由过程转变基准电压的巨细，就能够转变比拟器U1D输入的凹凸电平时候，转变机电的转速。除机电外，负载还能够是灯胆，如许转变的便是灯胆的亮度了。
注重：
本例电路所接电源是12V，能够接12V的机电或其余不异额外电压的负载。但也能够改成24V的。别的，本例电路中，三角波的频次牢固了，以是能够本身点窜电路，改成频次可调。
