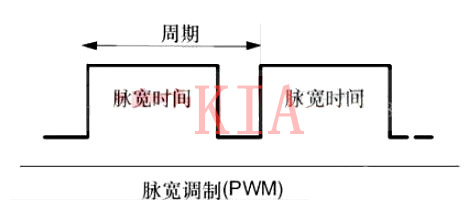

PWM节制即脉冲宽度调制手艺，便是经由过程对一系列脉冲的宽度停止调制，来等效地取得所需要的波形（含外形和幅值），PWM节制手艺在逆变电路中利用最广，利用的逆变电路绝大局部是PWM型，普遍利用在从丈量、通讯到功率节制与变更的很多范畴中。
其根基道理是节制体例便是对逆变电路开关器件的通断停止节制，使输入端取得一系列幅值相称的脉冲，用这些脉冲来取代正弦波所需要的波形。
也便是在输入波形的半个周期中发生多个脉冲，使各脉冲的等值电压为正弦波形，所取得的输入光滑且低次谐波少。
按必然的法则对各脉冲的宽度停止调制，便可转变逆变电路输入电压的巨细，也可转变输入频次。

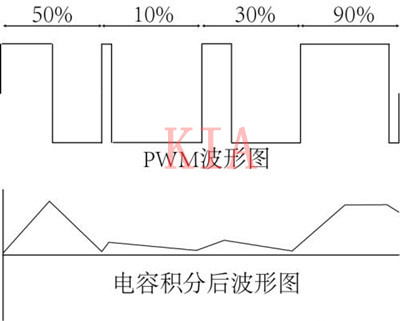

在PWM波形中，各脉冲的幅值是相称的，要转变等效输入正弦波的幅值时，只要按统一比例系数转变各脉冲的宽度便可，是以在交-直-交变频器中，PWM逆变电路输入的脉冲电压便是直流侧电压的幅值。
PWM的周期(频次)便是ARR寄放器值与PSC寄放器值相乘得来，但不是简略意思上的相乘，比方要设置PWM的频次参考前次通用按时器中设置溢出时候的算法，比方输入100HZ频次的PWM，
起首，肯定TIMx的时钟，除非APB1的时钟分频数设置为1，不然通用按时器TIMx的时钟是APB1时钟的2倍，这时候的TIMx时钟为72MHz，用这个TIMx时钟72MHz除以(PSC+1)，取得按时器每隔几多秒涨一次，
这里给PSC赋7199，计较得按时器每隔0.0001秒涨一次，即此时频次为10KHz，再把这个值乘以(ARR+1)得出PWM频次，假设ARR值为0，即0.0001*(0+1)，则输入PWM频次为10KHz，
再假设输入频次为100Hz的PWM，则将ARR寄放器设置为99便可。若是想调剂PWM占空比精度，则只要下降PSC寄放器的值便可。
TIMx_CCRx寄放器，

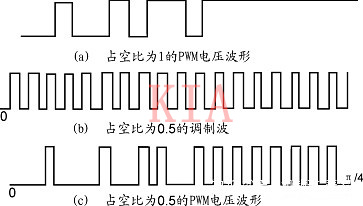

肯定PWM的占空比。
TIMx_CCR1—TIMx_CCR4肯定按时器的CH1—CH4四路PWM的占空比。间接给该寄放器赋0—65535值便可肯定占空比。
占空比计较体例：TIMx_CCRx的值除以ARR寄放器的值即为占空比，由于占空比在0—100%之间，以是普通TIMx_CCRx寄放器值不能跨越ARR寄放器的值，不然能够会引发PWM的频次或占空比的精确性。
PWM值是在一个周期内，开关管导通时候是非相加的均匀值。导通时候越长，则直流输入的均匀值越大；
PWM频次是一个周期内，导通时候与周期时候的一个比值。凡是叫作占空比。
导通次数越多，则频次越大。它们之间的区分在于：在输入稳定的环境下，前者表现在导通时候是非上，后者表现在导通次数上。
