电感的升压、降压道理图文阐发-KIA MOS管
信息来历：本站 日期：2021-09-03

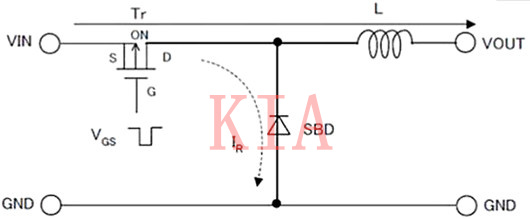

FET为ON时的电路图
在FET为ON的时候里，L积储电流能的同时为输入供电。虚线表现的电流途径虽是细小的泄电流，但会使轻负载的效力变差。

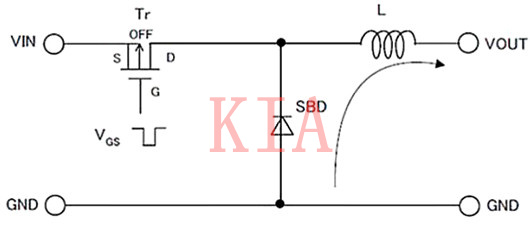

FET为OFF时的电路图
在FET为OFF时，L要坚持OFF前的电流值，使SBD为ON。此时，因为线圈的左端被强迫性地降到0V以下，VOUT的电压降落，即降压电路道理。
由此，FET的ON时候长L里积储的电流能越大，越能取得大功率电源，降压的幅度越小。
降压时，因为FET为ON时也要给输入供电，以是不须要限定占空比的最大值。

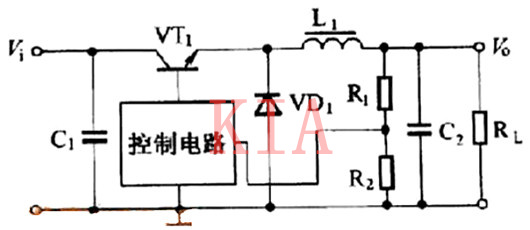

降压式DC/DC 变更器根基任务道理电路如图所示。VT1为开关管，当VT1导通时，输入电压Vi经由过程电感L1向负载RL供电，与此同时也向电容 C2充电。在这个过程中，电容C2 及电感L1中贮存能量。
当VT1停止时，由贮存在电感LI 中的能量持续向RL供电，当输入电压要降落时，电容C2中的能量也向RL放电，坚持输入电压稳定。二极管VD1为续流二极管，以便构成电路回路。
输入的电压Vo经R1和R2 构成的分压器分压，把输入电压的旌旗灯号反应至节制电路，由节制电路来节制开关管的导通及停止时候，使输入电压坚持稳定。

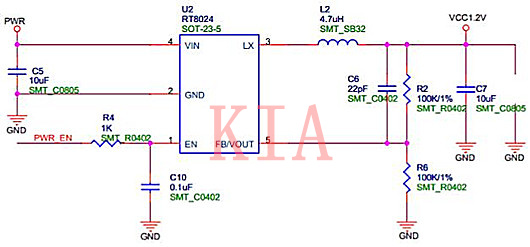

节制电路和VTI，VDI是一体的都是RT8024

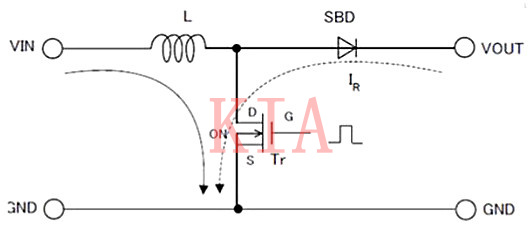

FET为ON时的电路图
在FET为ON的时候里在L积储电流能。虚线表现的电流途径虽是细小的泄电流，但会使轻负载的效力变差。

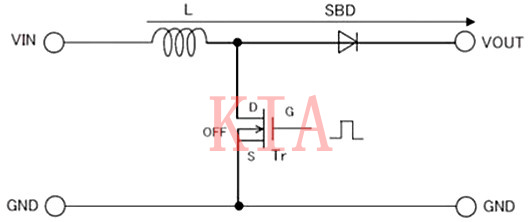

FET为OFF时的电路图
在FET为OFF时，L 要坚持OFF前的电流值，相称于在输入回路增添了一个“电源”。
因为线圈的左端被强迫性牢固于VIN，是以输入VOUT的电压要大于VIN, 即升压电路道理。由此，FET的ON时候越长(FET的触发占空比D越大)，L里积储的电流能越大，越能取得电源功率，因而升压就越高。
可是，FET 的ON时候太长的话，给输入侧供电的时候就极其长久，FET为ON时的丧失也就增大，变更效力变差。是以，凡是要限定占空比的最大值，不跨越适合的占空比D。
