直流稳压电路，是将交换电变压，整流，滤波，稳压的进程。先容电路之前，先简略说下首要用到的元器件。
1.电阻
电阻的感化是障碍线路上电流的活动，能够用作分压，负载等用处。
2.电容
电容的特色是只要在充电时，电流能力从它下面流过。以是直流电没法经由过程。而交换电是跟着时候改变着巨细和标的目标，电容器毗连在交换电源上，电容器就会持续的充电和放电，以是电路中就会流过与交换电变更分歧的充电放电电流。
3.电感
电感能将电能改变为磁能，并能在磁场中贮存能量。电感的特征与电容相反，它阻交换同直流。
4.二极管
二极管具备单向导电性，在正向电压感化下导通阻值很小，反向电压感化下，电阻极大。
5.变压器
操纵电磁感到的道理来改变交换电压的装配，用作起落电压，婚配阻抗等。
变压
将正弦工频交换电压改变为合合用电装备所需要的正弦工频交换电压
整流电路
操纵二极管单向导通的特征，能够做成整流电路。
(1)半波整流

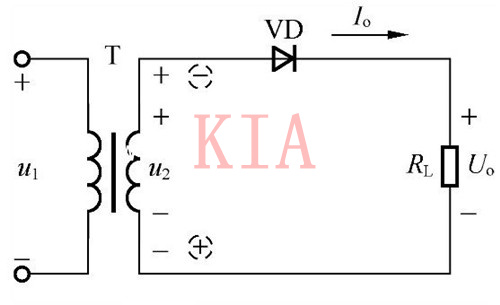

交换电压u1颠末变压器变压为u2。当交换电压在正半周时，VD遭到正向电压感化导通，电流颠末负载RL发生输入电压u0。

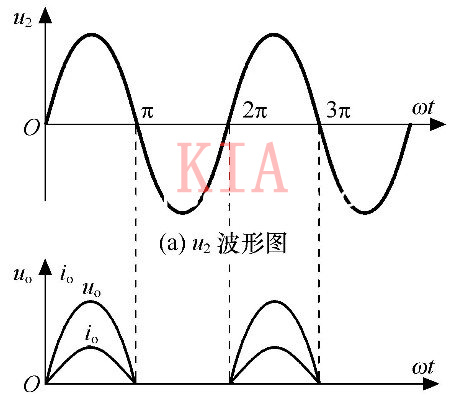

在交换电压负半周时，VD遭到反向电压感化不能导通，RL上无输入电压，如许就将交换电的波形就变为下图所示。
(2) 桥式整流
桥式整流降服了半波整流波形不持续的错误谬误，由四个二极管组成电桥。以下图

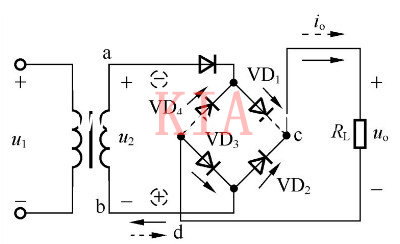

在交换电压正半周时，VD1导通，VD3导通。以是电流从a点经VD1再到c点，流过负载Rl，经由过程VD3流回b。

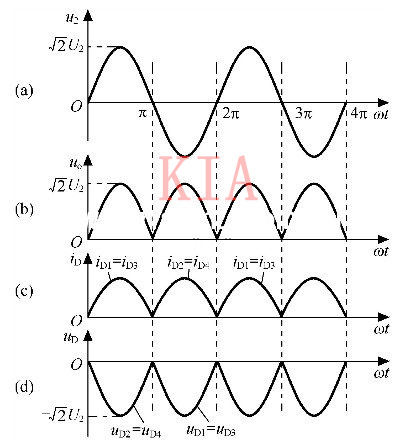

而在电压负半周时，VD2与VD4导通，电流从b点流经VD2，颠末c点，流过负载，经由过程VD4流回a点。如许不管输入端在正半周仍是负半周，输入端都是单一的标的目标。以下图
滤波电路
颠末整流电路处置的电压波形依然动摇较大，并不是咱们所但愿的直流波形。以是咱们要对其停止滤波处置，过滤此中的脉动局部，尽可能减小输入电压中交换的份量，使波形光滑。
咱们要操纵电容与电感的特征到达滤波的目标。
电容滤波
合用负载电流较小的场所

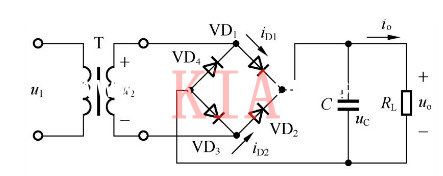

在t=0时辰，假定桥式整流电路能在这个刹时导通，电流颠末桥式电路，在为电容C充电的同时，流过负载RL。

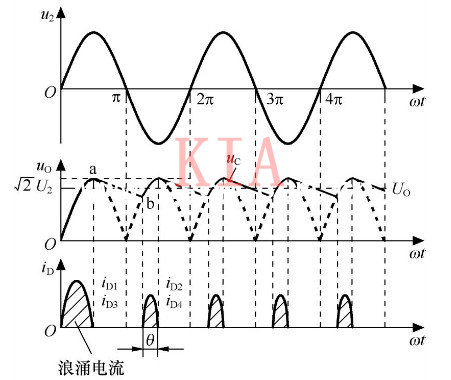

在u2到达*大值，下图中的a点，u2降落，当uc>u2时，VD1，VD3反向停止，此时C向负载RL放电，直到下个周期当u2回升，到达b点的时辰，u2>uc，V2与V4导通，u2再次向电容C充电，负载上的输入增大。从波形图上看，波形的涟漪明显光滑了。波形图以下

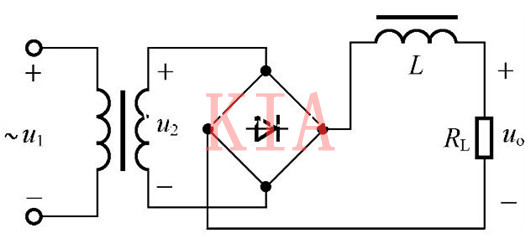

电感滤波
合用于负载电流较大的场所
电感直流阻抗小，但交换阻抗很大。操纵这一特征，咱们能够将整流后波形中的交换局部滤除，从而到达使波形光滑的目标。
LC滤波电路
咱们在电感滤波电路负载RL上并联一个电容C以增添滤波结果，能够使咱们获得较大输入电流的同时减小电压动摇。
稳压电路
能够接纳集成三端式稳压器，集成稳压器具备输入电流大，输入电压高，体积小，靠得住性高档长处。此中78XX为牢固电压、正电压输入。79XX为牢固电压、负电压输入。

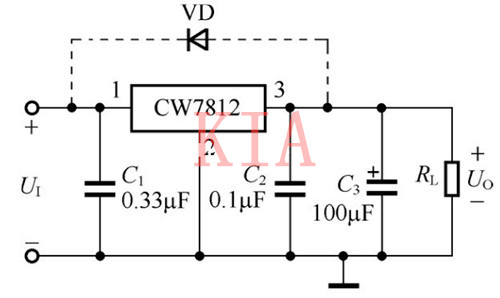

根基操纵电路以下图。
