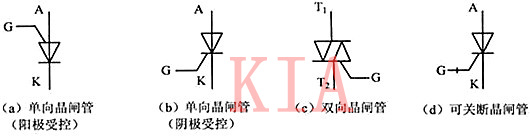

晶闸管(SCR)，旧称可控硅，是一种可控型整流元件，其电路符号A为阳极，K为阴极，G为节制极。
(1)辨别电极用红表棒牢固打仗任一电极稳定，黑表棒别离打仗其他两个电极，若是打仗一个极时一次显现0.2~0.8V,打仗另外一个电极时显现溢出，则红表棒所接的为G，显现溢出时黑表棒所接的为A，另外一极其K。
若测得不是上述成果，需将红表棒更换电极频频以上步骤，直至取得准确成果。
(2)辨别触发特征数字万用表二极管挡所能供给的测试电流唯一1mA摆布，故只能用于考查小功率单向晶闸管的触发才能。
操纵体例以下:用红表棒牢固接触A稳定，黑表棒打仗K，此时应显现溢出(关断状况)。接着将红表棒在坚持与A接通的条件下去碰触G，此时显现值普通在0.8V以下(转为导通状况)。随即将红表棒离开节制极，导通状况将持续保持。
若是频频屡次测试都是如斯，申明管子触发活络靠得住。这类体例只合用于保持电流较小的管子。

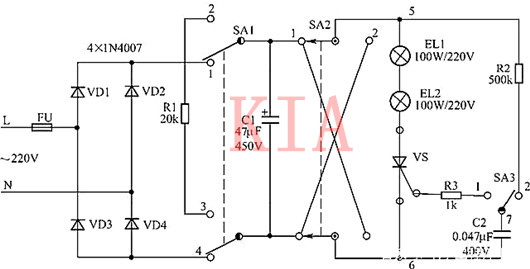

晶闸管机能辨别电路如图所示。
电路任务道理
按图所示的体例接好被测试晶闸管VS后，接通交换电源。220V交换电压经VD1～VD4整流和电容器C1滤波后，输出直流电压并加在被测试晶闸管两头。
与此同时，直流电压还经由进程电阻器R2对电容器C2充电，为查抄晶闸管作好筹办。
操纵开关 SA3，使其接点(2—7)断开，接点(1—7)接通，晶闸管的门极G取得触发电压而导通，EL1、EL2 同时点亮。若是操纵开关 SA3 后，EL1、EL2 不点亮，则表现晶闸管已破坏。
若是第一步查抄经由进程，可将 SA1 打到另外一挡(2、3)，堵截直流电源的供电回路，电容器C1贮存的能量经由进程电阻器R1开释，EL1、EL2燃烧。
而后将挑选开关SA2打到右侧，即接点(2—5)、(1—6)接通，使SA1开关回到初始地位(1、4)。是以，晶闸管VS取得反向直流电压。
在晶闸管未加触发电压的环境下，若是 EL1、EL2 点亮，则表现晶闸管不能蒙受300V 反向电压。按照目标划定耐压应能到达或跨越 300V 而现实不能蒙受时，视被测试管为分歧格。
本电路不只能够用来测试单向晶闸管，还能够经由进程操纵 SA2 对双向晶闸管供给两个象限的测试。当SA2在“1”位时，停止第一象限测试;当SA2在“2”位时，停止第三象限测试。辨别体例和单向晶闸管一样。
注重事变
① 因为本电路用来测试的是大功率、高电压晶闸管，是以要注重测试宁静。当须要操纵晶闸管时，应答电容器C1放电。在测试进程中，不要用手间接动摇被测试器件。
② 若是要用本电路对低电压、大功率晶闸管的机能停止测试，则可在交换电源输出端插手一台自耦调压器，挑选适合的电压后再停止测试。图中的电阻可按照现实须要作响应的变革。
