开关电源中电流传感器的利用阐发-KIA MOS管
信息来历：本站 日期：2021-09-01
开关电源从节制体例上可分为电压节制型和电流节制型，从断绝变压器的驱动体例上可分为单端型和双端型。
在这些电路情势中，很多情势的开关电源须要利用电流传感器检测电流，或用于脉冲占空比的节制，或用于电路的掩护。
1、电流节制型开关电源间接对输入的脉冲电流停止检测，能同时按照输入电压和输入电压的变更综合调理脉冲占空比具备静态呼应速率快，输入电压的动摇对输入电压影响小等特色。
电流节制型开关电源中须要电流传感器检测输入的脉冲电流，以作为开关电源调理脉冲占空比、不变输入电压的反应旌旗灯号。

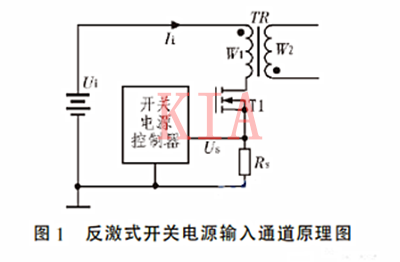

图1所示为一个电流节制型的反激式开关电源的输入通道道理图。
图中电阻RS在电路中的感化便是电流传感器，在功率开关T1导通时，流过断绝变压器原边绕组W1的电流将使RS上产生电压降US，US即为向开关电源节制器反应的输入电流值旌旗灯号。
按照输入电压反应旌旗灯号和输入电流值反应旌旗灯号US.开关电源节制器将综合调理电路的脉冲占空比，保障输入电压的不变。
2、双端型开关电源双向驱动断绝变压器，能够有用地进步断绝变压器的利用效力，减小断绝变压器的体积。
为了避免断绝变压器偏磁饱和，双端型开关电源经常须要电流传感器检测输入断绝变压器的双向脉冲电流，以停止电流的均衡节制和电路掩护。

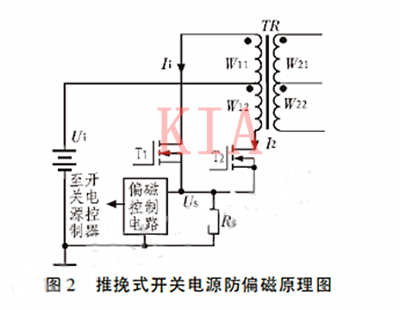

图2为一个推挽式开关电源的防偏磁道理图，电路以电阻RS作为电流传感器，当功率开关T1、T2顺次导通时，别离流过断绝变压器原边绕组W1和W2的电流I1和I2将被电阻RS以电压US的情势向偏磁节制电路反应。
一旦两路电流差值过大或某一路电流值过大，即申明断绝变压器呈现了偏磁饱和景象，由偏磁节制电路调理功率开关T1或T2的导通占空比，使断绝变压器的双向磁感到强度趋于均衡。
3、为了进步开关电源任务的靠得住性，避免输入电流过流等环境产生，很多开关电源在输入端接入电流传感器，检测输入电流的巨细，一旦输入电流跨越设想规范，掩护电路即采用须要办法掩护开关电源的宁静。
另外，当开关电源作为蓄电池充电器时，也须要检测输入电流的巨细，以此领会蓄电池的充电环境，当令切换充电体例，到达进步充电效力，耽误蓄电池的利用寿命的结果。
