电力MOS场效应管-分为结型和绝缘栅型，凡是首要指绝缘栅型中的MOS型（Metal Oxide Semiconductor FET），简称电力MOSFET（Power MOSFET） 结型电力场效应晶体管普通称作静电感到晶体管（Static Induction Transistor——SIT）。 是一种单极型的电压节制全控型器件。
电力MOSFET是用栅极电压来节制漏极电流的，它的特色有：
驱动电路简略，须要的驱动功率小。
开关速率快，任务频次高。
热不变性优于GTR。
电流容量小，耐压低，多用于功率不跨越10kW的电力电子装配。
电力MOSFET的品种
按导电沟道可分为P沟道和N沟道。
当栅极电压为零时漏源极之间就存在导电沟道的称为耗尽型。
对N（P）沟道器件，栅极电压大于（小于）零时才存在导电沟道的称为加强型。
在电力MOSFET中，首要是N沟道加强型。

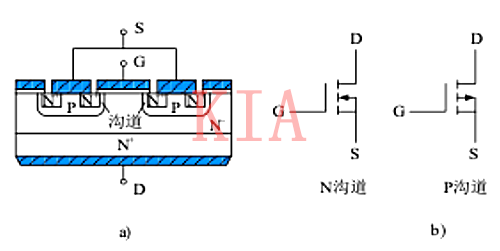

a) 外部布局断面表示图
b) 电气图形标记
是单极型晶体管。
布局上与小功率MOS管有较大区分，小功率MOS管是横向导电器件，而今朝电力MOSFET多数接纳了垂直导电布局，以是又称为VMOSFET （Vertical MOSFET），这大大进步了MOSFET器件的耐压和耐电流才能。
按垂直导电布局的差别，分为操纵 V型槽完成垂直导电的VVMOSFET （Vertical V-groove MOSFET）和具备垂直导电双分散MOS布局的DMOSFET（Vertical Double-diffused MOSFET）。
电力MOSFET也是多元集成布局
停止：当漏源极直接正电压，栅极和源极间电压为零时，P基区与N漂移区之间构成的PN结J1反偏，漏源极之间无电流流过。
导通
在栅极和源极之间加一正电压UGS，正电压会将其上面P区中的空穴推开，而将P区中的少子——电子吸收到栅极上面的P区外表。
当UGS大于某一电压值UT时，使P型半导体反型成N型半导体，该反型层构成N沟道而使PN结J1消逝，漏极和源极导电。
UT称为开启电压（或阈值电压），UGS跨越UT越多，导电才能越强，漏极电流ID越大。
电力MOSFET的根基特征
静态特征
转移特征
指漏极电流ID和栅源间电压UGS的干系，反应了输入电压和输入电流的干系 。
ID较大时，ID与UGS的干系类似线性，曲线的斜率被界说为MOSFET的跨导Gfs，即
是电压节制型器件，其输入阻抗极高，输入电流很是小。
输入特征

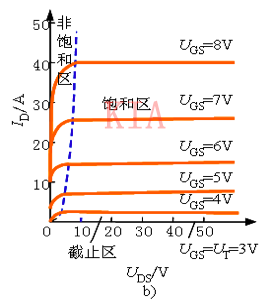

是MOSFET的漏极伏安特征。
停止区（对应于GTR的停止区）、饱和区（对应于GTR的缩小区）、非饱和区（对应于GTR的饱和区）三个地区，饱和是指漏源电压增添时漏极电流不再增添，非饱和是指漏源电压增添时漏极电流响应增添。
任务在开关状况，即在停止区和非饱和区之间往返转换。
自身布局而至，漏极和源极之间构成了一个与MOSFET反向并联的寄生二极管。
通态电阻具备正温度系数，对器件并联时的均流有益。
