开源硬件，一个很重要的的一点便是有开放的道理图，经由过程道理图，咱们能够领会一个模块的输入输入，和操纵的芯片范例从而晓得操纵体例等几近统统信息。

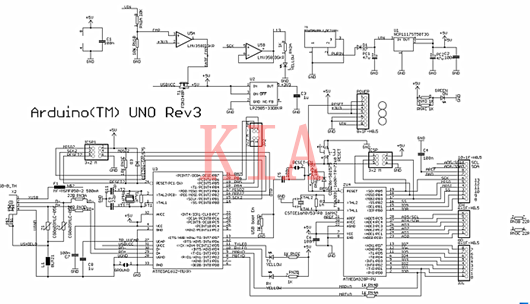

道理图上有良多信息，究竟怎样看呢？上面先上一副Arduino UNO R3的道理图，剖析若何辨认道理图。
看懂道理图说简略也简略，说庞杂也庞杂。先把这个题目分化下到以下几个方面。
1、熟悉元件。
2、看清走线。
3、弄清道理。
以上1、2、3从易到难。第三点最难须要大批的电路常识，先看第一点。
一、熟悉元件
1、电阻

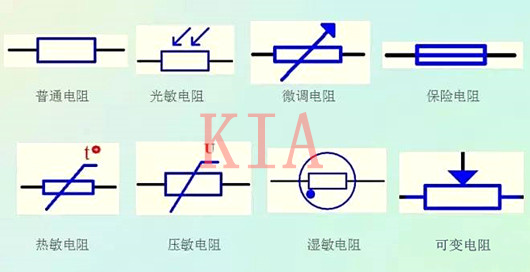

在道理图上，电阻有良多种，通俗道理图电阻上会用R表现。请看下图：
2、电容

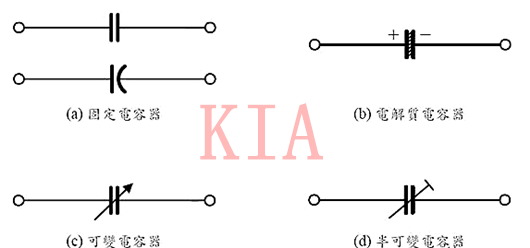

电容分为通俗的牢固电容，和带正负极性的电解电容和钽电容。另有收音机里经常使用的可变电容。通俗道理图上会用C表现。
3、二极管

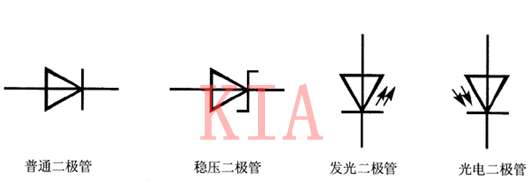

通俗二极管具备单向导电性即从正到负相称于导线（现实具备大要0.6V结电压），发光二极管除通俗二极管的特征还能够发光，稳压二极管是操纵了二极管的雪崩效应，算是一种比拟特别的用法。
光电二极管便是通俗咱们说的光敏电阻，在有光的环境，表现出来的电阻很小，没光的时辰电阻很大。通俗道理图上会用D表现。
4、三极管

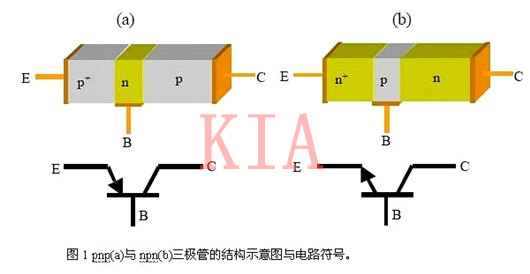

三级管罕见的有两种，一个是NPN型，一个是PNP型。他们的电路标记别离以下图。通俗道理图上会用Q表现。
5、按键
按钮此刻道理图甚么模样的都良多，根基上长的像按钮都能够，通俗道理图上会用如KEY或BUTTON字样表现。
6、电池
电池通俗表现的是钮扣电池或干电池。通俗道理图上会用B表现。
7、电感

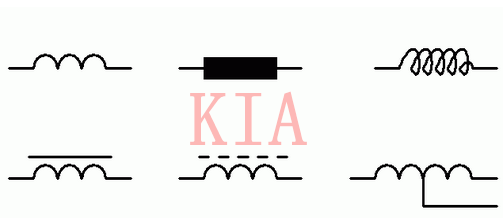

将一段导线绕成螺旋外形,就做成了一个简略的电感元件。上面是一些罕见的电感图形，最初一个是带抽头的电感，若是电感有磁芯，磁芯是不完整闭合的，这与变压器差别。
玄色那种是外洋的画法,比拟少见，实心线代表有磁芯，并且磁芯是导电的如硅钢片、纯铁等，虚线则为电阻率很大的如铁氧体等。电感在电路一遍用L表现。
8、开关

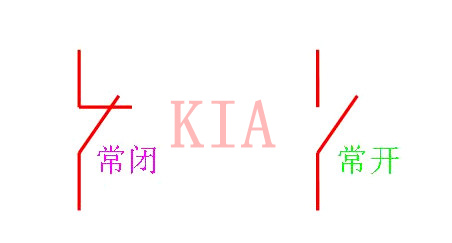

下图便是开关的道理图。开关有常闭和常闭两种，常开的意义是不操纵的时辰为开路（断路），常闭则相反，不操纵的时辰是闭路（导通）。
9、接插件
罕见的接插件有排针，排座，接线柱等，其表现体例差未几。以下图便是Arduino UNO 上的ISCP接口的道理图，他表现一个3*2的插针。
