MOS管咱们在设想电路中常用的一种无源器件。在道理图和PCB和什物PCB中若何区分各类MOS管？作为利用好的先决前提，必须认对管子，领会MOS管画法。

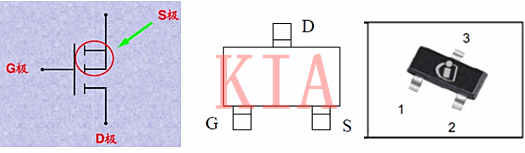

1. MOS管的GSD三极在道理图和PCB上怎样鉴定：
G极(gate)—栅极，道理图上不必说比拟好认；PCB 封装上左下角为G极；
S极(source)—源极，P沟和N沟，道理图上均是在交汇处；PCB 封装上右下角为S极；
D极(drain)—漏极，P沟和N沟，道理图零丁引线的；PCB 封装上零丁一个的为D极。
2. N沟道、P沟道和寄生二极管的指向：
箭头指向G极的是N沟道；
箭头背向G极的是P沟道；
寄生二极管标的目的均是与箭头标的目的分歧的；
3.万用表辨别NMOS、PMOS：
借助寄生二极管来鉴定：
将万用表调到二极管档，红表笔接S，黑表笔接D，若是稀有值显现反过去有数值，则申明是NMOS管；整体环境相反的话，则是PMOS管。

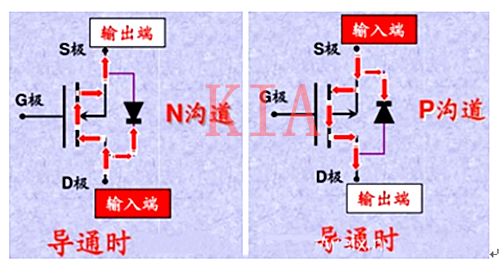

4.MOS管做开关时电流标的目的
如图中红线箭头所示电流流向，导通前提是：|Ugs|>|Ugs(th)|
PMOS管普通用在电源正向节制上，NMOS管普通用在对地毗连上；此中寄生二极管自身是障碍电流活动的，只要管子翻开后电流能力流过。

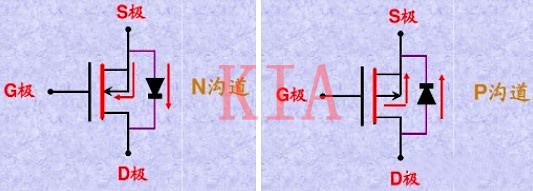

5. 电路标记的画法：
6. MOS管的主要参数：
①封装 表贴、插装；--巨细 散热 功率；
②范例（NMOS、PMOS） --利用场所；
③耐压Vds（器件在断开状况下漏极和源极所能蒙受的最大的电压）
④饱和电流Id
⑤导通阻抗Rds
⑥栅极阈值电压Vgs(th)
