电子电路图是指按照统一的标记将导线将电源、开关（电键）、用电器、电流表、电压表等毗连起来组成电路表现出来图。
电子电路图又称作电路图或电路道理图，它是一种反应电子产物和电子装备中各元器件的电气毗连环境的图纸。它是一种工程说话，可赞助人们尽快熟习电子装备的电路布局及任务道理。
是以看懂电路图是进修电子手艺的一项首要内容，是停止电子建造或补缀的条件，也是电子手艺喜好者必须掌撑的根基手艺。
电子电路图是人们为了研讨和工程的须要，用商定的标记绘制的一种表现电路布局的图形。经由过程电路图可以或许晓得现实电路毗连的环境。
如许，咱们在阐发电路时，就不用把什物翻来覆去地揣摩，如许看起来比拟辛劳，出格是庞杂的电路更是如斯。而电子电路图，可以或许直观的反应现实电路的毗连环境；
在设想电路时，也可以或许自在地在纸上或电脑上停止，确认完美后再停止现实装置，经由过程调试、改良，直至胜利；更可以或许操纵进步前辈的计较机软件来停止电路的赞助设想，乃至停止假造的电路尝试，大大进步了任务效力。
电路图首要由元件标记、连线、结点、正文四大局部组成。
元件标记表现现实电路中的元件，它的形状与现实的元件不必然类似，乃至完整不一样。可是它普通都表现出了元件的特色，并且引脚的数量都和现实元件坚持分歧。
连线表现的是现实电路中的导线，在道理图中固然是一根线，但在经常操纵的印刷电路板中常常不是线而是各类形状的铜箔块，就像收音机道理图中的很多连线在印刷电路板图中并不必然都是线形的，也可以或许是必然形状的铜膜。
结点表现几个元件引脚或几条导线之间彼此的毗连干系。一切和结点相连的元件引脚、导线，不管数量几多，都是导通的。
正文在电路图中是非常首要的，电路图中一切的笔墨都可以或许纳入正文—类。细看以上各图就会发明，在电路图的各个处所都有正文存在，它们被用来申明元件的型号、称号等等。
电子电路图普通有道理图、方框图、拆卸图和印板图等。

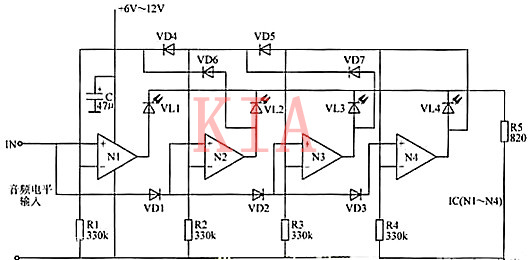

道理图
又被叫做“电道理图”。这类图，由于它间接表现了电子电路的布局和任务道理，以是普通用在设想、阐发电路中。
阐发电路时，经由过程辨认图纸上所画的各类电路元件标记，和它们之间的毗连体例，就可以或许领会电路的现实任务时 道理图便是用来表现电子电路的任务道理的一种电路环境。

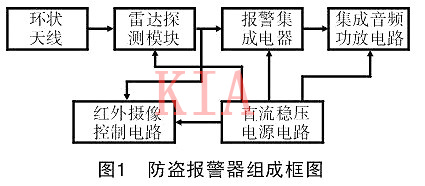

方框图
方框图是一种用方框和连线来表现电路任务道理和组成概略的电路图。
从底子上说，这也是一种道理图，不过在这类图纸中，除方框和连线，几近就不别的标记了。
它和下面的道理图首要的区分就在于道理图上具体地绘制了电路的全数的元器件和它们的毗连体例，而方框图只是简略地将电路按照功效分别为几个局部，将每个局部描画成一个方框，在方框中加上简略的笔墨申明，在方框间用连线（偶然用带箭头的连线）申明各个方框之间的干系。
以是方框图只能用来表现电路的大抵任务道理，而道理图除具体地标明电路的任务道理以外，还可以或许用来作为收罗元件、建造电路的按照。

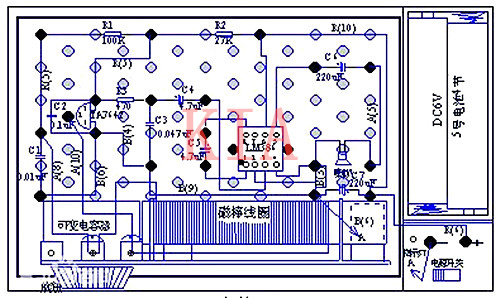

拆卸图
它是为了停止电路拆卸而接纳的一种图纸，图上的标记常常是电路元件的什物的形状图。只需照着图上画的模样，独具匠心地把一些电路元器件毗连起来就可以或许完成电路的拆卸。这类电路图普通是供初学者操纵的。
拆卸图按照拆卸模板的差别而各不一样，大大都作为电子产物的场所，用的都是下面要先容的印刷线路板，以是印板图是拆卸图的首要情势。
在初学电子常识时，为了能早一点打仗电子手艺，咱们选用了螺孔板作为根基的装置模板，是以装置图也就变成另外一种情势。
印板图
印板图的全名是“印刷电路板图”或“印刷线路板图”，它和拆卸图实在属于统一类的电路图，都是供拆卸现实电路操纵的。
印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不须要的金属箔侵蚀掉，剩下的局部金属箔作为电路元器件之间的毗连线，而后将电路中的元器件装置在这块绝缘板上，操纵板上残剩的金属箔作为元器件之间导电的连线，完成电路的毗连。
由于这类电路板的一面或两面覆的金属是铜皮，以是印刷电路板又叫“覆铜板”。印板图的元件散布常常和道理图中大不一样。
这首要是由于，在印刷电路板的设想中，首要斟酌一切元件的散布和毗连是不是公道，要斟酌元件体积、散热、抗搅扰、抗耦合等等诸多身分，综合这些身分设想出来的印刷电路板，从外旁观很难和道理图完整分歧；而现实上却能更好地完成电路的功效。
跟着科技成长，印刷线路板的建造手艺已有了很大的成长；除单面板、双面板外，另有多面板，已大批利用到平常糊口、产业出产、国防扶植、航天奇迹等很多范畴。
在下面先容的四种情势的电路图中，电道理图是最经常操纵也是最首要的，可以或许看懂道理图，也就根基把握了电路的道理，绘制方框图，设想拆卸图、印板图这都比拟轻易了。把握了道理图，停止电器的维修、设想，也是非常便利的。是以，关头是把握道理图。
