最近几年来Light-emitting diode（LED）被普遍用于照明行业，相较于其余光源，LED具备诸多优势：光效高、寿命长、色温变更小、静态呼应快、体积小等。
当电流被注入到半导体的PN结时，原子中低能级的电子接收能量从基态被激起到较高能级，这个能级咱们称之为激起态。而激起态的寿命是长久的，他很是轻易回归到基态。
在回归基态时激起态电子会开释出过剩的能量，这些能量中有一局部以光子的情势通报了进来。这一进程称为能级跃迁。这里描写的是自觉辐射的进程，有别于激光二极管的受激辐射。
自觉辐射产生的光子，光谱较宽，标的目标性较差，呼应较慢，属于非相干光源。合用于低速光通讯和普通的照明。
节能是各行各业不时尽力的方针，“按需照明”须要按照情况的变更，职员的变更主动调理灯光的亮度，完成即不影响人的出产勾当，又做到高效节能的目标。那末LED是怎样完成亮度调理的呢？
1.调理驱动电流

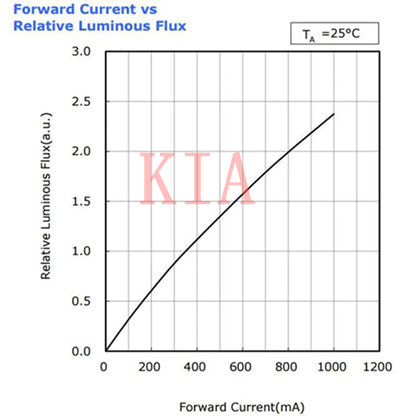

图一 电流光强图
图一是1w（额外电流为350mA）白光LED的驱动电流与发光强度对照图。能够看到，当电流为350mA时，光强为1倍，当175mA时，光强为0.5倍，在低于额外电流时根基坚持线性。是以，通过调理电流的巨细能够很好的节制LED的发光强度。
2.节制做功时辰
先提一个心理特点：当人看到一幅画面疾速闪过时，这幅画面产生的视觉安慰会在大脑中逗留几十到几百毫秒时辰，亮度越亮，逗留的时辰越长。
这一特点咱们称为视觉残留，早在宋代的时候，人们就已操纵这一心理景象发了然“走马灯”，到厥后又呈现了一帧一帧画出来的动画片，一格格播放的露天片子，都是操纵了视觉残留这以特点。
此刻片子的规范是每秒播放24帧，也便是1秒钟只放24幅图片，而这在咱们看来长短常延续，很是实在的。
直流DC
PWM（脉冲宽度调制）,这是一种操纵很是普遍的调理体例，不只能够用在亮度调理上，还用在逆变器，模子里的舵机，多轴飞翔器里姿势节制都离不开PWM。

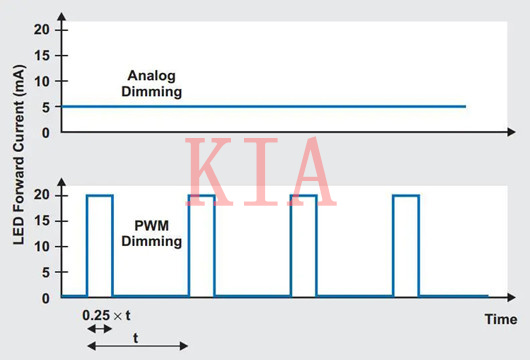

图二 PWM
如图二，若是咱们要把一个20mA的LED灯的亮度调理到25%，咱们能够把电流间接调到5mA，也可以让LED以20mA的电流亮25%的时辰，灭75%的时辰，如斯轮回，当这个轮回充足的快，快到人眼便没法感应闪灼。这类调理任务时辰（调理脉冲宽度）的体例便是PWM。
咱们再套用公式来枚举一下下面的概念：
由于 W = P*t = U*I*t
以是 0.25W = U*(I*0.25)*t = U*I*(t*0.25)
（由于LED在调理电流的进程中，正向导通电压变更不大，为了简化计数咱们假定电压是不变的）
交换AC
电网的电都是以交换的情势传输到终端装备，可控硅是一种能够被节制甚么时辰被导通的半导体器件，即节制导通角，它会在电流0地位时主动封闭。以是能够经由过程可控硅间接节制输出到设备的电能。

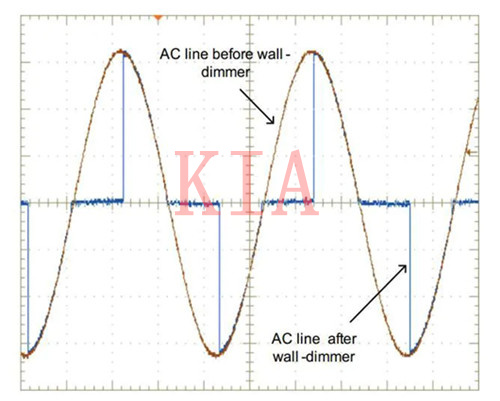

下图中咖啡色的线便是电网电压，蓝色线为被可控50%切相后的波形。
图三 可控硅切相
真实的不闪式调光体例便是用经由过程调理电流来完成的。高频的电流脉冲能够利用小体积的电感就可以垂手可得的滤成平顺的直流。以是好的护眼灯都应当是用这类计划的。

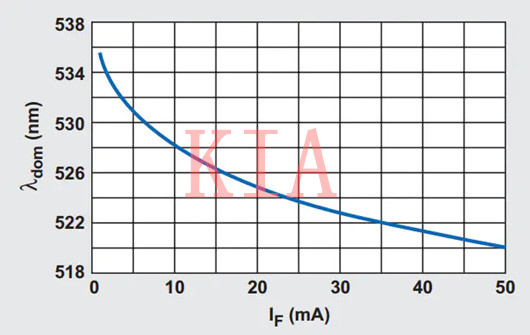

图四 电流与波长
电流调理的错误谬误：图一指出的电流与光强的干系并不是纯真的线性干系；并且更加奥妙的是：图四中跟着电流的减小，LED的光谱波长会变长，即红移（白光灯珠则表现为色温变暖）。
固然人对色温的偏差并不是太敏感，可是对色采的差别还长短常敏感的，以是当须要切确节制亮度时（RGB混色）就比拟费事了，须要经由过程算法来批改偏差。PWM调光的长处是体系简略，出格是须要做多路调光的时辰。
别的由于任务时的电流一向都是以额外电流任务，以是不存在调理电流的光强线性度与光谱偏移的题目。
切相调光是为了兼容白织灯时期所遗留的调光器。长处是，调光器存量市场庞大，出格是在美国。实在这类调光器一点都不合适LED灯具。
白织灯由于是钨丝发烧产生光，具备热惰性，钨丝不会应为电压被切掉而顿时冷却遏制发光。
可是LED倒是高静态的发光器件，要防止闪灼须要延续供电，为了在市电50/60Hz下不产生闪灼，须要在电路上做较多的处置，是以撑持可控硅调光的LED灯的PF都做不高。
