电压比拟器任务道理

电压比拟器是集成运放非线性利用电路，他经常使用于各类电子装备中，那末甚么是电压比拟器呢？

它将一个摹拟量电压旌旗灯号和一个参考牢固电压比拟拟，在两者幅度相称的四周，输出电压将发生跃变，呼应输出高电平或低电平。比拟器能够构成非正弦波形变更电路及利用于摹拟与数字旌旗灯号转换等范畴。

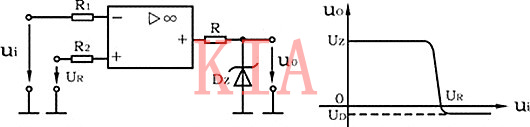

图1所示为一最简略的电压比拟器，UR为参考电压，加在运放的同相的输出端，输出电压ui加在反相的输出端。

电压比拟器道理图

(a)电路图(b)传输特征 当ui＜UR时，运放输出高电平，稳压管Dz反向稳压任务。输出端电位被其箝位在稳压管的不变电压UZ，即uO＝UZ

当ui＞UR时，运放输出低电平，DZ正向导通，输出电压即是稳压管的正向压降UD，即 uo＝－UD

是以，以UR为界，当输出电压ui变更时，输出端反应出两种状况，高电位和低电位。

表现输出电压与输出电压之间干系的特征曲线，称为传输特征。 图(b)为(a)图比拟器的传输特征。

经常使用的电压比拟器有过零电压比拟器、具备滞回特征的过零比拟器、滞回电压比拟器，窗口（双限）电压比拟器。

集成电压比拟器简介：

感化：可将摹拟旌旗灯号转换成二值旌旗灯号，即只要高电安然平静低电平两种状况的团圆旌旗灯号。

利用：作为摹拟电路和数字电路的接口电路。

特色：比集成运放的开环增益低，平衡电压大，共模按捺比小；但其呼应速率快，传输提早时候短，并且不需外加限幅电路便可间接驱动TTL、CMOS和ECL等集成数字电路；有些芯片带负载才能很强，还可间接驱动继电器和唆使灯。

电压比拟器任务道理及利用

电压比拟器(以下简称比拟器)是一种经常使用的集成电路。它可用于报警器电路、主动节制电路、丈量手艺，也可用于V/F变更电路、A/D变更电路、高速采样电路、电源电压监测电路、振荡器及压控振荡器电路、过零检测电路等。

比拟器的任务道理

比拟器是由运算缩小器成长而来的，比拟器电路能够看做是运算缩小器的一种利用电路。因为比拟器电路利用较为普遍，以是开辟出了特地的比拟器集成电路。

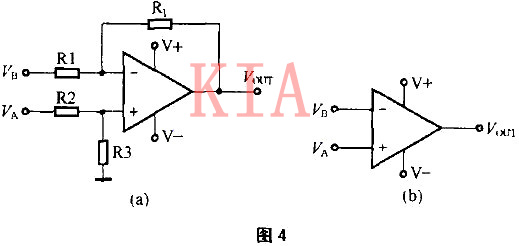

下图(a)由运算缩小器构成的差分缩小器电路，输出电压VA经分压器R2、R3分压后接在同相端，VB经由过程输出电阻R1接在反相端，RF为反应电阻，若不斟酌输出平衡电压，则其输出电压Vout与VA、VB及4个电阻的干系式为：Vout=(1+RF/R1)?R3/(R2+R3)VA-(RF/R1)VB。

若R1=R2，R3=RF，则Vout=RF/R1(VA-VB)，RF/R1为缩小器的增益。当R1=R2=0(相称于R1、R2短路)，R3=RF=0(相称于R3、RF开路)时，Vout=∞。

增益成为无限大，其电路图就构成图4(b)的模样，差分缩小器处于开环状况，它便是比拟器电路。现实上，运放处于开环状况时，其增益并非无限大，而Vout输出是饱和电压，它小于正负电源电压，也不能够是无限大。

从图中能够看出，比拟器电路便是一个运算缩小器电路处于开环状况的差分缩小器电路。

同相缩小器电路以下图所示。

比拟器与运放的差别

运放能够做比拟器电路，但机能较好的比拟器比通用运放的开环增益更高，输出平衡电压更小，共模输出电压规模更大，压摆率较高(使比拟器呼应速率更快)。

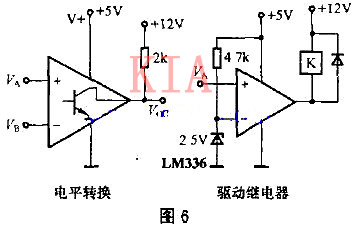

别的，比拟器的输出级经常使用集电极开路布局，如图所示，它外部须要接一个上拉电阻或间接驱动差别电源电压的负载，利用上加倍矫捷。但也有一些比拟器为互补输出，无需上拉电阻。

比拟器电路自身也有手艺目标请求，如精度、呼应速率、传布提早时候、活络度等，大局部参数与运放的参数不异。在请求不高时可接纳通用运放来作比拟器电路。如在A/D变更器电路中请求接纳紧密比拟器电路。

因为比拟器与运放的外部布局根基不异，其大局部参数(电特征参数)与运放的参数项根基一样(如输出平衡电压、输出平衡电流、输出偏置电流等)。
