互锁电路便是电路和两个回路，相互锁定，一个举措另外一个不能举措。
只需把两个回路互加一个常闭接点就好了，一个回路起动时能把另外一个回路堵截。
互锁电器节制或机器操纵机构用语。
比方电器节制中统一个机电的“开”和“关”两个点动按钮应完成互锁节制，即按下此中一个按钮时，另外一个按钮必须主动断开电路，如许能够有用避免两个按钮同时通电形成机器毛病某人身危险变乱。
机器行业的某些场所也会用到近似的互锁节制机构。有按钮互锁，打仗器互锁等。

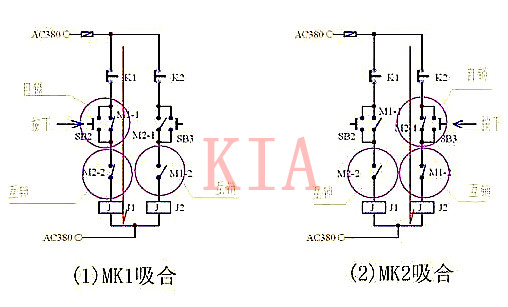

当SB2按下时，电流经由过程K1、SB2、M2-2给J1供电，KM1吸合(机电顺转)，同经常开点M1-1也吸合接通．此时便可松开SB2，这叫自锁，M1-1叫自锁开关。
KM1吸条约经常闭点M1-2断开，堵截J2的供电回路使J2没法吸合，这叫互锁。
M2-2是KM2的常闭点，只要J2断电开释、KM2断开时才会接通，以是叫互锁开关。

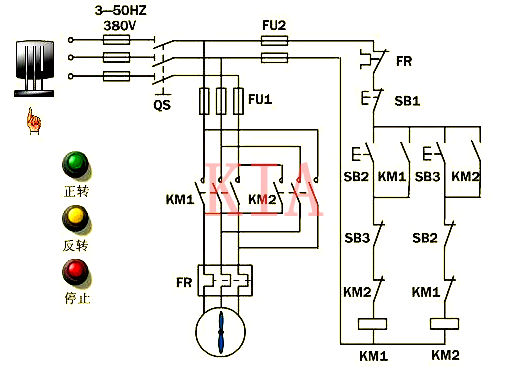

1、打仗器互锁：KM1线圈回路串入KM2的常闭赞助触点，KM2线圈回路串入KM1的常闭触点。
当正转打仗器KM1线圈通电举措后，KM1的赞助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电开释，其赞助常闭触头复位，这就避免了KM1、KM2同时吸合形成相间短路，这一线路关键称为互锁关键。

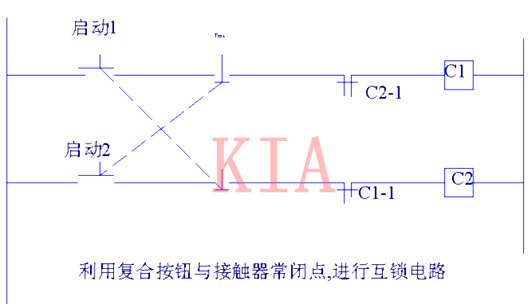

2、按钮互锁：在电路中接纳了节制按钮操纵的正反传节制电路，按钮SB2、SB3都具备一对常开触点，一对常闭触点，这两个触点别离与KM1、KM2线圈回路毗连。
比方按钮SB2的常开触点与打仗器KM2线圈串连，而常闭触点与打仗器KM1线圈回路串连。
按钮SB3的常开触点与打仗器KM1线圈串连，而常闭触点压KM2线圈回路串连。
如许当按下SB2时只能有打仗器KM2的线圈能够通电而KM1断电，按下SB3时只能有打仗器KM1的线圈能够通电而KM2断电，若是同时按下SB2和SB3则两只打仗器线圈都不能通电。如许就起到了互锁的感化。
