二极管交换电变直流电路图详解-KIA MOS管
信息来历：本站 日期：2021-08-20

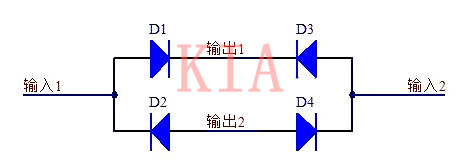

操纵二极管变成直流电操纵比拟多的算是整流桥了，以是说下由二极管搭建的整流桥是怎样把交换电变成直流电的呢？为了便于懂得道理图以下。

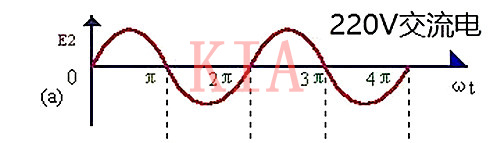

输入1和输入2是交换电的两个输入端，至于电压波形既有大于0的局部也有小于0的局部，详细波形参考下图。

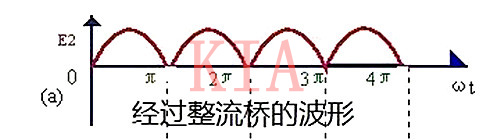

当此时电压位于X轴的上半局部时，假定输入1接的是电网的前方，二极管D1和D4导通，当电压位于X轴的下半局部时D2和D3导通，虽然此时电压是负的，可是流到输入1上的电流仿照照旧是正的，以是这个整流桥能够把位于负半周期的电压折合到X轴的上方，如许电压波形就变成了下图中的这类。
此时从交换和直流的界说上能够判定交换电变成了直流电，可是这类直流电的波形是不能被接管的，由于它的电压动摇太大了，这就须要咱们对这个电压停止滤波；

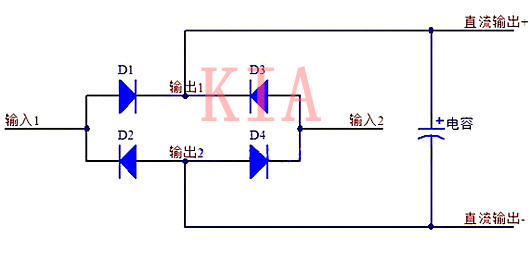

普通最简略的体例能够在输入端加一个电容，由于咱们晓得电容具备通交隔直的感化，以是能够用电容来停止滤波，详细的接法大师参考下面的道理图。
用电容滤除以后的波形绝对纯直流仍是有一定的动摇的，可是做到真实的不动摇的直流电是很坚苦的，以是若是对电源请求不严酷就能够接纳这类体例。
注：下面电路合用于道理讲授，真正操纵电路仍是有一些不同。
