将一个红外遥控领受板的4个默许输入为低电平的端口改成默许输入为高电平，当领受到红外遥控旌旗灯号时响应端口输入变为低电平。
三极管组成的凹凸电平转换电路

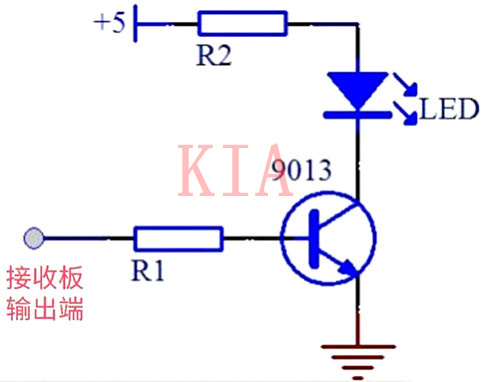

将领受板的输入端口改成默许输入为高电平，简略体例便是接纳NPN型三极管来倒相，如许便可将低电平输入的端口转为高电平输入，电路如上图所示。
电阻R1左端接领受板的输入端，如许领受板输入为低电日常平凡，9013三极管停止，其集电极输入为高电平，集电极的负载不任务。
当领受板领受到遥控旌旗灯号时，其输入端口变为高电平，9013三极管导通，集电极所接的负载得电任务。
接纳74HC04非门组成的凹凸电平转换电路

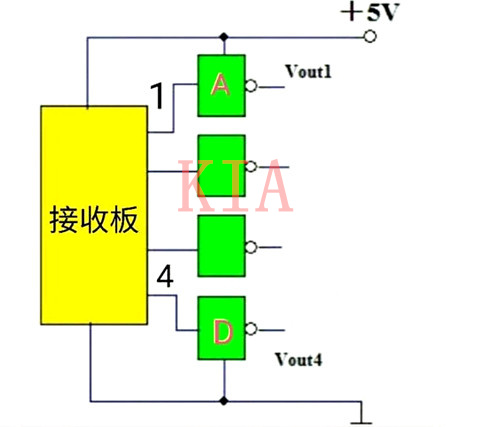

上述接纳三极管组成的电平转换电路所用的元件较多，若领受板转为默许高电平输入，只是为了便于与后级电路接口，亦能够接纳上图所示电路，经由过程一片六非门74HC04来完成转换。
74HC04是一款微功耗HCMOS器件，任务电压规模为2～6V，静态耗电≤1μA，其内部有6个非门，这里只利用此中的4个与领受板的输入端口毗连，如许领受板的4个默许输入为低电平的端口经该IC转换后输入即变为默许高电平输入。
贴片封装的74HC04及转接板
在选用74HC04时，最好选用体积较小的SOP-14贴片封装的。
为了焊接便利，能够将该IC焊接在一个SOP-14的转接板上，而后用插针将74HC04的各输入端及电源端与领受板的响应端子毗连便可。74HC04残剩的两个非门的输入端能够与电路的GND端毗连。

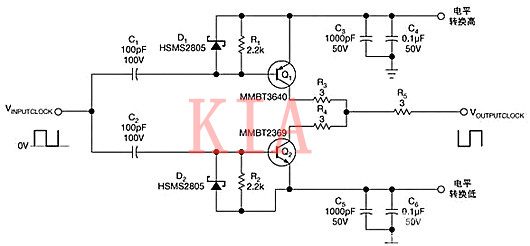

电平转换电路包含疾速切换的晶体管Q1和Q2。用户挑选电平转换为高和转换为低，这是直流偏置电压，毗连到晶体管的射极，以婚配于所需要的输入高逻辑电安然平静低逻辑电平。
C1、R1、D1、C2、R2和D2使Q1和Q2的基极电压坚持在靠近于射极电压。
