典范MOS管电平转换电路：
电平转换在电路设想中很是罕见，由于做电路设想良多时辰就像在搭积木，这个电路模块，加上阿谁电路模块，拼拼集凑连起来便是一个电子产物了。
而各电路模块间常常会呈现电压域不分歧的环境，以是模块间的通信就要利用电平转换电路了。

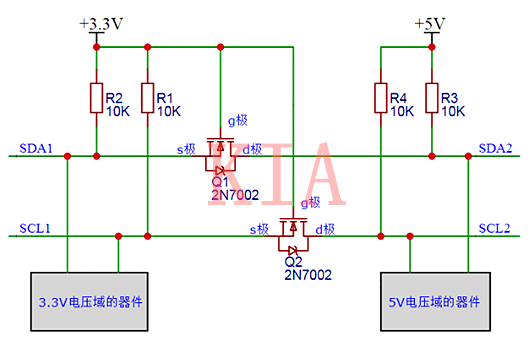

上图是用MOS管完成的I2C总线电平转换电路，完成3.3V电压域与5V电压域间的双向通信。挂在总线上的有3.3V的器件，也有5V的器件，经由过程这个电路，大师便能够兴奋地顽耍谈天了！

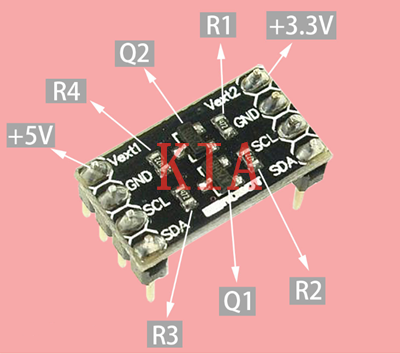

什物对比图以下：
什物的上拉电阻用了4.7K欧姆，能够供给更大的电流驱动才能。在知足电路机能的条件下，我喜好用阻值更大的电阻，由于功耗更低更省电。

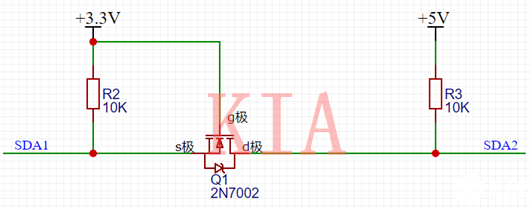

简化来看，留下I2C的一根线来阐发便能够了，以下图。
分四种环境：
1、当SDA1输入高电日常平凡：MOS管Q1的Vgs=0，MOS管封闭，SDA2被电阻R3上拉到5V。
2、当SDA1输入低电日常平凡：MOS管Q1的Vgs=3.3V，大于导通电压，MOS管导通，SDA2经由过程MOS管被拉到低电平。
3、当SDA2输入高电日常平凡：MOS管Q1的Vgs稳定，MOS保持封闭状况，SDA1被电阻R2上拉到3.3V。
4、当SDA2输入低电日常平凡：MOS管不导通，可是它有体二极管！MOS管里的体二极管把SDA1拉低到低电平，此时Vgs约即是3.3V，MOS管导通，进一步拉低了SDA1的电压。
注：低电平指即是或靠近0V。
高电平指即是或靠近电源电压。以是3.3V电压域的器件，其高电平为即是或靠近3.3V；5V电压域的器件，其高电平为即是或靠近5V。
详细请求看芯片的数据手册是怎样申明这个限制规模的，罕见的比方说0.3倍的“芯片供电电压”以下为低电平，0.7倍的“芯片供电电压”以上为高电平。
也便是说“芯片供电电压”为5V的时辰，5x0.3=1.5V以下为低电平，5x0.7=3.5V以上为高电平。

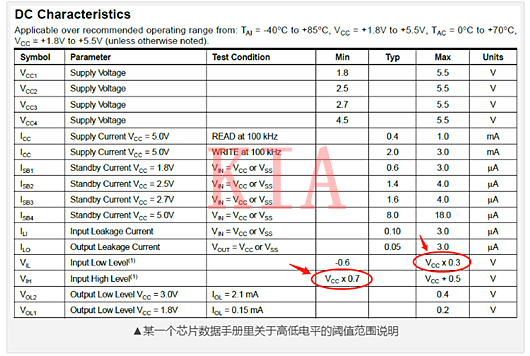

某一个芯片数据手册里对于凹凸电平的阈值规模申明
注重事变：
以上是3.3V与5V之间的环境，若是换用其余电压域之间的转换，如3.3V、2.5V、1.8V等电压值的两两之间，须要注重MOS管的Vgs开启导通电压。
给MOS管太高的Vgs会致使MOS管烧坏，给太低的Vgs会致使MOS管打不开，差别型号的MOS管这个参数值还不一样。
