MOS管的开关速率

MOSFET的开关速率和Cin充放电有很大干系，利用者没法降落Cin，但可降落驱动电路内阻Rs减小时候常数，加速开关速率，MOSFET只靠多子导电，不存在少子贮存效应，因此关断进程很是敏捷，开关时候在10—100ns之间，任务频次可达100kHz以上，是首要电力电子器件中最高的。

场控器件静态时几近不需输出电流。但在开关进程中需对输出电容充放电，仍需必然的驱动功率。开关频次越高，所须要的驱动功率越大。

静态机能的改良

在器件利用时除要斟酌器件的电压、电流、频次外，还必须把握在利用中若何掩护器件，不使器件在瞬态变更中受损害。

固然晶闸管是两个双极型晶体管的组合，又加上因大面积带来的大电容，以是其dv/dt才能是较为懦弱的。对di/dt来讲，它还存在一个导通区的扩大题目，以是也带来相称严酷的限定。

功率MOSFET的环境有很大的差别。它的dv/dt及di/dt的才能常以每纳秒（而不是每微秒）的才能来估计。但虽然如斯，它也存在静态机能的限定。这些咱们能够从功率MOSFET的根基布局来予以懂得。

除器件的几近每局部存在电容之外，还必须斟酌MOSFET还并联着一个二极管。同时从某个角度看、它还存在一个寄生晶体管。（就像IGBT也寄生着一个晶闸管一样）。这几个方面，是研讨MOSFET静态特征很重要的身分。

起首MOSFET布局中所附带的本征二极管具备必然的雪崩才能。凡是用单次雪崩才能和反复雪崩才能来抒发。

当反向di/dt很大时，二极管会蒙受一个速率很是快的脉冲尖刺，它有能够进入雪崩区，一旦超出其雪崩才能就有能够将器件破坏。

作为任一种PN结二极管来讲，细心研讨其静态特征是相称庞杂的。它们和咱们普通懂得PN结正向时导通反向时阻断的简略观点很不不异。当电流敏捷降落时，二极管有一阶段落空反向阻断才能，即所谓反向规复时候。

PN结请求敏捷导通时，也会有一段时候并不显现很低的电阻。在功率MOSFET中一旦二极管有正向注入，所注入的多数载流子也会增添作为多子器件的MOSFET的庞杂性。

功率MOSFET的设想进程中采用办法使此中的寄生晶体管尽能够不起感化。在差别代功率MOSFET中其办法各有差别，但总的准绳是使漏极下的横向电阻RB尽能够小。

由于只要在漏极N区下的横向电阻流过充足电流为这个N区成立正偏的前提时，寄生的双极性晶闸管才起头举事。但是在严重的静态前提下，因dv/dt经由过程响应电容引发的横向电流有能够充足大。

此时这个寄生的双极性晶体管就会起动，有能够给MOSFET带来破坏。以是斟酌瞬态机能时对功率MOSFET器件外部的各个电容（它是dv/dt的通道）都必须予以注重。

瞬态环境是和线路环境紧密亲密相干的，这方面在利用中应给予充足正视。对器件要有深切领会，才能有益于懂得和阐发响应的题目。

若何进步MOS管开关速率？

1.进步栅极的驱动才能

因场效应管栅极电容的影响，普通须要大于正负1A的驱动才能，栅极电阻不大于10欧，反向接二极管进步关断速率。

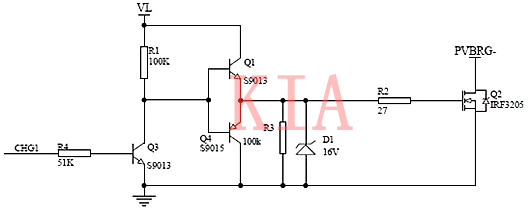

2.推挽驱动
