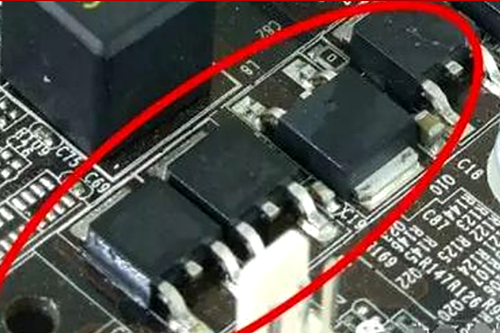

MOS管最大延续电流若何肯定与计较？详解-KIA MOS管
信息来历：本站 日期：2021-08-19
MOS管最大延续电流=MOS耐电压/MOS内阻值。
该额外电流应为负载在一切前提下可蒙受的最大电流。与电压情况近似，即便体系发生尖峰电流，也要确保所选的MOS晶体管能够或许蒙受此额外电流。
斟酌的两个以后前提是延续形式和脉冲尖峰。在延续导通形式下，MOS晶体管处于不变状况，此时电流延续流经器件。
脉冲尖峰是此中大批浪涌（或尖峰电流）流过装备的脉冲尖峰。肯定了这些前提下的最大电流后，只要挑选可蒙受该最大电流的装备便可。
挑选额外电流后，还必须计较传导消耗。在现实情况下，MOS晶体管不是抱负的器件，由于在传导进程中会丧失电能，这称为传导消耗。
1. 是用N沟道仍是P沟道 。挑选好MOS管器件的第一步是决议接纳N沟道仍是P沟道MOS管。
在典范的功率利用中，当一个MOS管接地，而负载毗连到支线电压上时，该MOS管就组成了高压侧开关。在高压侧开关中，应接纳N沟道MOS管，这是出于对封闭或导通器件所需电压的斟酌。
当MOS管毗连到总线及负载接地时，就要用高压侧开关。凡是会在这个拓扑中接纳P沟道MOS管，这也是出于对电压驱动的斟酌。肯定所需的额外电压，或器件所能蒙受的最大电压。额外电压越大，器件的本钱就越高。
按照理论经历，额外电压该当大于支线电压或总线电压。如许才能供给充足的掩护，使MOS管不会生效。
就挑选MOS管而言，必须肯定漏极至源 极间能够或许蒙受的最大电压，即最大VDS。晓得MOS管能蒙受的最大电压会随温度而变更这点非常主要。
咱们须在全部任务温度规模内测试电压的变更规模。额外电压必须有充足的余量笼盖这个变更规模，确保电路不会生效。须要斟酌的其余宁静身分包含由开关电子装备（如机电或变压器）引发的电压瞬变。
差别利用的额外 电压也有所差别；凡是，便携式装备为20V、FPGA电源为20～30V、85～220VAC利用为450～600V。
2. 肯定MOS管的额外电流。该额外电流应是负载在一切情况下能够或许蒙受的最大电流。
与电压的情况类似，确保所选的MOS管能蒙受这个额外电流，即便在体系发生 尖峰电流时。两个斟酌的电流情况是延续形式和脉冲尖峰。
在延续导通形式下，MOS管处于稳态，此时电流延续经由进程器件。脉冲尖峰是指有大批电涌（或尖峰电 流）流过器件。一旦肯定了这些前提下的最大电流，只要间接挑选能蒙受这个最大电流的器件便可。
选好额外电流后，还必须计较导通消耗。在现实情况 下，MOS管并不是抱负的器件，由于在导电进程中会有电能消耗，这称之为导通消耗。
MOS管在“导通”时就像一个可变电阻，由器件的RDS（ON）所确 定，并随温度而明显变更。器件的功率耗费可由Iload2×RDS（ON）计较，由于导通电阻随温度变更，是以功率耗费也会随之按比例变更。
对MOS管施加的电压VGS越高，RDS（ON）就会越小；反之RDS（ON）就会越高。注重RDS（ON）电阻会跟着电流轻细回升。对于RDS（ON）电阻的各类电 气参数变更可在制作商供给的手艺材料表中查到。
3. 挑选MOS管的下一步是体系的散热请求。须斟酌两种差别的情况，即最坏情况和实在情况。
倡议接纳针对最坏情况的计较成果，由于这个成果供给更大的宁静余量，能确保体系不会生效。
在MOS管的材料表上另有一些须要注重的丈量数据；器件的结温即是最大情况温度加上热阻与功率耗散的乘积（结温=最大情况温度+［热阻×功率耗散］）。
按照这个款式可解出体系的最大功率耗散，即按界说相即是I2×RDS（ON）。咱们已将要经由进程器件的最大电流，能够计较出差别温度下的RDS（ON）。
别的，还要做好电路板 及其MOS管的散热。雪崩击穿是指半导体器件上的反向电压跨越最大值，并构成强电场使器件内电流增添。
晶片尺寸的增添会进步抗雪崩才能，终究进步器件的妥当性。是以挑选更大的封装件能够有用避免雪崩。
4. 挑选MOS管的最初一步是决议MOS管的开关机能。影响开关机能的参数有良多，但最主要的是栅极/漏极、栅极/ 源极及漏极/源极电容。
这些电容会在器件中发生开关消耗，由于在每次开关时都要对它们充电。MOS管的开关速率是以被降落，器件效力也降落。
为计较开关过 程中器件的总消耗，要计较守旧进程中的消耗（Eon）和封闭进程中的破坏（Eoff）。
MOSFET开关的总功率可用以下方程抒发：Psw= （Eon+Eoff）×开关频次。而栅极电荷（Qgd）对开关机能的影响最大。
