三极管缩小电路基极偏置电阻计较

三极管缩小电路须要公道挑选偏置电路，能力成立一般的直流任务点，能力将微小的交换旌旗灯号在电路中叠加实现缩小感化。

为了不失真地缩小旌旗灯号，须要设定必然的直流电流经由过程三极管基极、集电极、发射极之间，称为偏置电流。同时也须要设定必然的直流电压加在三极管各极之间，称为偏置电压。

偏置电路是三极管缩小电路的重点，肯定了偏置电路电阻值，也就肯定偏置电流和偏置电压。

上面停止计较讲授：

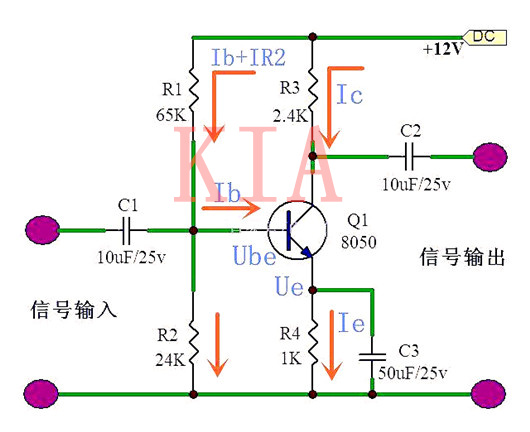

三极管缩小电路图

一：计较下偏置电阻R2值

Ube：三极管基极发射极电压，锗晶体三极管约为0.2V；硅晶体三极管约为0.6-0.7V。

三极管8050是硅管，设Ube=0.65V、Ic=Ie=2.5MA、缩小倍数Hfe=200

Ib=Ic/Hfe=2.5*10∧-3/200=12.5uA (10∧-3即10的负3次方)

设：流过R2电阻的基极电流Ib的10倍

IR2=10*12.5*10∧-6=125uA (10∧-6即10的负6次方)

设：Ue为电源电压12V的20%。

Ue=12*20%=2.4V

UR2=Ube+Ue=0.65+2.4=3.05V

R2=UR2/IR2=3.05V/125*10∧-6=24.4K,取值：24K

二：计较上偏置电阻R1值

IR1=Ib+IR2=125+12.5=137.5uA

电源电压：12V

UR1=12V-UR2=12-3.05=8.95V

R1=UR1/IR1=8.95/137.5*10∧-6=65K

三：计较反应电阻R4值

R4=Ue/Ie=2.4/2.5*10∧-3=960Ω（欧姆），取值：1K

四：计较负载电阻R3值

Uce:三极管集电极与发射极电压。

Uce为1/2电源电压时能够取得最大电压输入。

Uce=12*1/2=6V

R3=Uce/Ic=6/2.5*10∧-3=2.4K

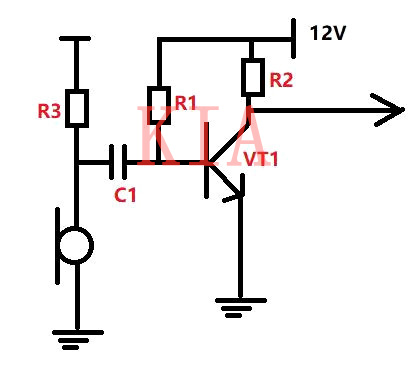

麦克风音量缩小电路图

如上图所示：R1为三极管基极偏置电阻，阻值不能大也不能小，应当如何计较呢？

计较这类电阻咱们须要晓得几个参数：

1、三极管许可经由过程的最大电流

2、三极管的缩小倍数

3、此电路的供电电压

R1的巨细影响三极管B→E经由过程的电流，那电源电压为12V，设三极管的最大经由过程电流为1A。

解：12V/1A=12R，那末R2的阻值就应当为12欧姆，这时辰辰候三极管恰好能够经由过程1安培的电流。

三极管经由过程电流最大为1A，那末三极管基极正向偏置电流就应当为1A的一半，这时辰辰候三极管恰好在半导通状况。那末基极的电流就应当是1A/2=500mA=0.5A

此刻假定三极管的缩小倍数为100倍（详细倍数本身万用表HFE档位丈量），那末基极的电流就应当是500mA/100倍=5mA=0.005A

此刻算出基极通入0.005A电流时三极管恰好是处于半导通状况，此刻须要斟酌的是当电流流经三极管后会发生压降（0.5V~0.7V）

那若是咱们按1V算，12V-1V=11V这11V是一般任务时的电压，那末按照欧姆定律就有11V/0.005A（5mA）=2200R（2.2K），

由上述公式可计较出这个电路的基极偏置电阻R1的巨细为2.2K时，三极管处于半导通状况，由麦克风来的交换旌旗灯号颠末电容C1耦合后能够被三极管缩小。

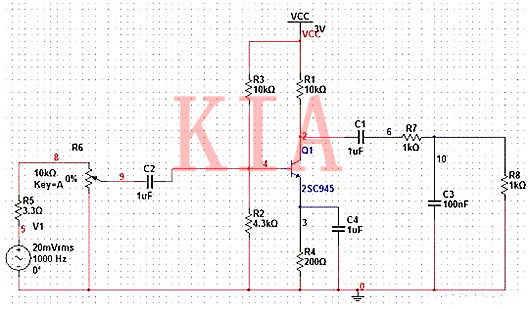

旌旗灯号缩小电路
