三极管基极电阻的挑选体例-KIA MOS管
信息来历：本站 日期：2021-08-17

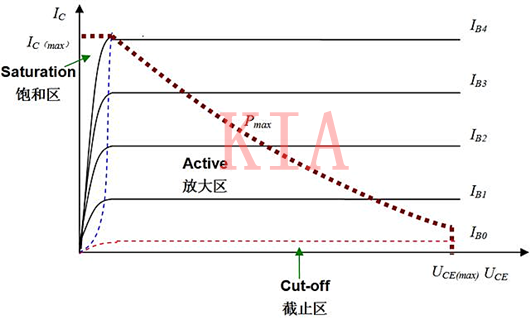

学过电路的伴侣都清晰，三极管有三种任务区：停止区、缩小区、饱和区，以下图所示：
1.停止区：当基极的偏置电压小于0.7V时，B极电流为零，CE极无电流流过，三极管处于不导通状况；
2.缩小区：当基极的偏置电压即是0.7V时，CE极处于半导通状况，CE电流跟从B极电流产生变更，显现电流的缩小状况；
3.饱和区：当基极的偏置电压大于0.7V时，CE极电流到达必然水平不再跟从B极电流产生变更，CE极处于导通状况；

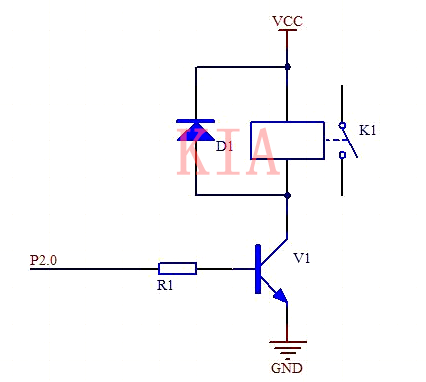

如上图所示，三极管节制继电器时，要处于那种任务状况呢？三极管不导通时任务于停止状况；节制继电器任务时，但愿CE极的压降越小越好，处于饱和状况。
以是三极管节制继电器时应该处于停止状况和饱和状况。那基极的电阻该若何拔取呢？

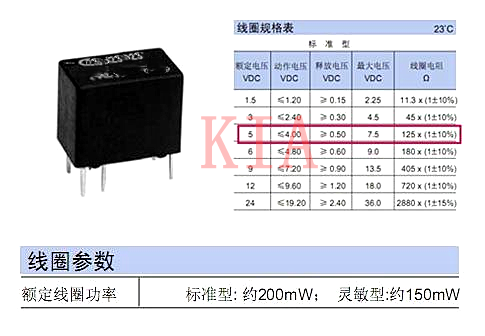

以某继电器为例，其参数以下所示：
1.继电器的任务电压为5V；
2.继电器的线圈电阻为125Ω；

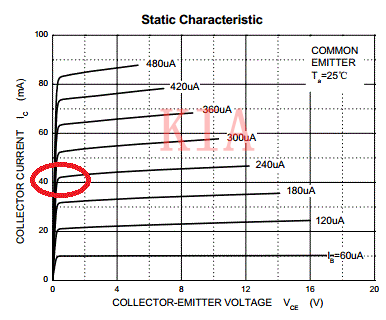

根据以上两个参数便能够肯定，当继电器处于任务状况时，根据欧姆定律流过的继电器的电流为I=5/125=40mA。经由过程查阅S8050的数据手册，能够找到其特征曲线，以下图所示。
由图中能够看出，若是CE极流过的电流为40mA的话，那流过B极的电流约莫为200uA，即：(5-0.7)V/0.0002A≈20K。
普通为了电路的不变性斟酌，将CE极电流的容量设想为计较值的2倍，即根据CE极电流为80mA来算的话，流过B极的电流约为480uA,4.3/0.00048≈9K。以是B极电阻最好10K之内，继电器能力很好的吸合。
