电子元件电阻值丈量

咱们在拆卸和检验电子器件时，常需丈量电路中某些电子元件或歧路的电阻值。初学者凡是以为只要将元件取上去才测得切确，实在在良多环境下是可在路直接丈量的，并且丈量电子元件电阻值有良多技能可以使。

一、大略判定元件开路或短路时的阻值

检测电路时，如思疑某电子元件破坏（开路或击穿短路），可大略测其在路电阻值加以判定。

比方：有些二极管和三极管任务在大电流、高电压的场所，较易破坏。

检验时，为敏捷作出判定，可将电路断电后用万用表直接丈量二极管的正反向电阻，如阻值均很大，则申明已开路；如阻值均很小，则有能够被击穿短路。

此时还要检查是不是有阻值很小的元件与之并联，若有，则需焊开二极管一端后再检测。三极管也可同理检测。

电路中的一些保险、限流电阻，其阻值普通很小，且易烧坏开路。在电路断电环境下，这些电阻可在路直接检测，因它们普通串接在负载和电源间，如测得的阻值小于或即是。

二、在路切确

丈量元件阻值

有些元件是可在路直接测得其切确阻值的。

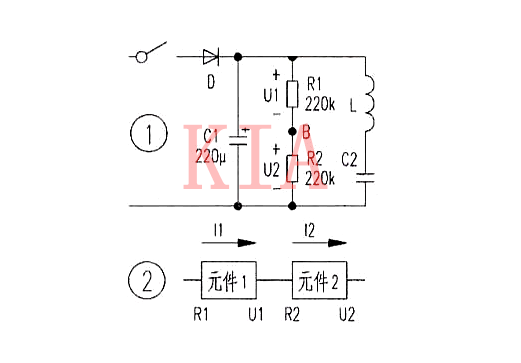

如图1中的R1、R2,因有电容、开关等直流电阻为无限大的元件将它们与电路的其余局部离隔，断电后在路丈量和取上去丈量一样。

有些元件虽不能直接丈量，但可直接测到其切确阻值。如图2，元件1和元件2串连，如已知元件1的电阻值R1，只要通电测元件1和元件2的端电压U1、U2。

按照串连电路的特征11=12和欧姆定律可知：元件的端电压与其电阻值成反比例，故只要切确测得Ul、U2的值，便可求得元件2的电阻值（注：元件1和元件2均应为线性元件）。

三、电容器对丈量值的影响

1.未充电电容器对丈量的影响

如图1所示电路，在路丈量R1、R2的电阻值时，万用表的内电池会给C1充电而使得经由进程表头的电流增大，万用表指针的恰恰大，此时所读得的电阻值偏大。

因为C1的电容量较大，充电时候常数z较大，充电比拟迟缓，在C1充电的进程中，万用表指针的偏转角度会逐步减小，要让万用表的指针停上去后能力读得较切确的电阻值。

2．已充电电容器对丈量的影，像有些电路，因其任务电压较高，电路中又含有较大的电容器，其放电速率很慢，会使在路大略丈量元件电阻值发生较大偏差，引发误判。

偶然，乃至在检测时破坏电路中的其余元件和丈量仪表，扩展毛病规模，形成不用要的丧失。故在路检测元件电阻值时应先将这些电容器作放电处置。

图1为某开关电源等效电路的一局部，检测电路时应先将C1停止放电处置，因C1任务时充了电，其端电压可高达300V，并且放电时候常数很大，：“（R1+R2)C1”175s，电容放电终了需颠末（3-5）丁，约10分钟摆布，放电非常迟缓，放电时在R1、R2上别离发生电压降U1、U2,此时在路丈量R1、R2的电阻值就会发生很大偏差，乃至会烧坏万用表和其余元件。

四、实例阐发

1．测得的电阻值小于现实电阻值

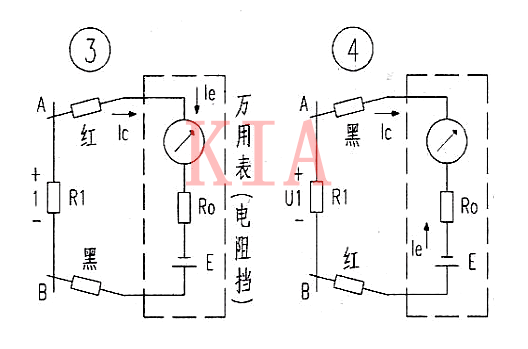

如丈量R1的阻值（见图3），将电路断电后，用万用表的红表笔接A点，黑表笔接B点，Ul可看做一电源，它与表内电池顺串，使经由进程表头的电流增大（即供给给表头的电流Ic的标的目的和表内电池E供给的电流Ie的标的目的分歧）。

万用表指针的偏转角度增大，则测得的R1的电阻值偏小，当I。较大，且Ic;Ie时，万用表指针的偏转角度会很大，偶然乃至会思疑A、B两点间短路，当Ic过大(U1太高），而使表头中经由进程的电流弘远于其满偏电流时，会使表针缓慢摆动且跨越满刻度而将表针打碎，严峻时，如表头没装掩护电路，则会烧坏表头。

2．测得的电阻值大午现实电阻值

将上述丈量中的红、黑表笔对掉，即用万用表黑表笔接A点，红表笔接B点时（见图4），U1与E反串,U1供给给表头的电流Ic的标的目的和表内电池E供给的电流Ie的标的目的相反，使得经由进程表头的电流减小，测得R1的阻值偏大，

当U1的巨细靠近E时，指针几近不偏转，R1会被思疑断路。如U 1.＞E,将会使表头中经由进程的电流弘远于其满偏电流，轻则将万用表的指针打碎，重则烧坏表头，偶然还会经由进程万用表将高电压加到某元件上而将之破坏。因而可知，检测时对高压电容放电的主要性。
