三极管的正偏与反偏：

给PN结加的电压和PN结的许可电流标的目的分歧的叫正偏，不然便是反偏。即当P区电位高于N区电位时便是正偏，反之便是反偏。

比方NPN型三极管，位于缩小区时，Uc>Ub集电极反偏，Ub>Ue发射极正偏。总之，当p型半导体一边接正极、n型半导体一边接负极时，则为正偏，反之为反偏。

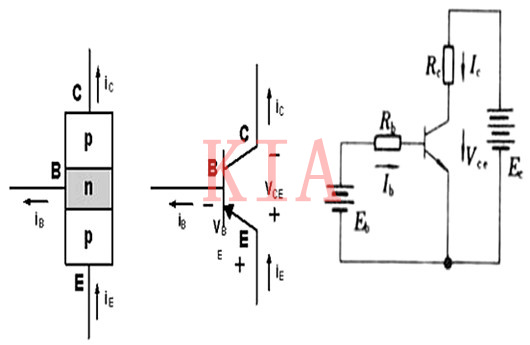

NPN和PNP首要是电流标的目的和电压正负差别。NPN是用B一E的电流（IB）节制C一E的电流（IC），E极电位最低，且普通缩小时凡是C极电位最高，即VC>VB>VE。

PNP是用E-B的电流（IB）节制E-C的电流（IC），E极电位最高，且普通缩小时凡是C极电位最低，即VC<VB<VE。

三极管的三种任务状况

1.缩小区

发射结正偏，集电结反偏。对NPN管来讲，发射极正偏即基极电压Ub〉发射极电压Ue，集电结反偏便是集电极电压Uc>基极电压b。缩小前提：NPN管：Uc>Ub>Ue；PNP管：Ue>Ub>Uc。

2.饱和区

发射结正偏、集电结正偏BE、CE两PN结均正偏。即饱和导通前提：NPN管：Ub>Ue，Ub>Uc，PNP型管：Ue>Ub，Uc>Ub。

饱合状况特色是：三极管的电流Ib、Ic都很大，但管压Uce却很小，Uce~0。这时候候候候三极管的c、e极相称于短路，可当作是一个开关的闭合。

饱和压降，普通在预算小功率管时，对硅管可取0.3V，对储管取0.1V。此时的，iC几近仅决议于Ib，而与Uce有关，表现出Ib对Ic的节制感化。

3.停止区</p><p>发射结反偏，集电结反偏。因为两个PN结都反偏，使三极管的电流很小，Ib~0，Ic～0，而管压降Uce却很大。这时候候候候的三极管c、e极相称于开路，能够当作是一个开关的断开。

三极管三种任务区的电压丈量

若何判定电路中的一个NPN硅晶体管处于饱和，缩小，停止状况，用电压表测基极与射极间的电压Ube。

饱和状况eb有正偏压约0.65V摆布，ce电压靠近0V。

缩小状况eb有正偏压约0.6V，ce电压大于0.6V小于电源电压。

停止状况eb电压低于0.6V，ce电压即是或靠近电源。

在现实任务中，可用丈量BJT各极间电压来判定它的任务状况。NPN型硅管的典范数据是：饱和状况Ube=0.7V，Uce=0.3V；缩小区Ube=0.7V；停止区Ube=0V。

1.停止区

便是三极管在任务时，集电极电流一向为0。此时，集电极与发射极间电压靠近电源电压。

对NPN型硅三极管来讲，当Ube在0~0.5V之间时，Ib很小，不管Ib如何变更，Ic都为0。此时，三极管的内阻（Rce）很大，三极管停止。

当在维修进程中，测得Ube低于0.5V或Uce靠近电源电压时，便可晓得三极管处在停止状况。

2.缩小区

当Ube在0.5~0.7V之间时，Ube的细小变更便能够引发Ib的较大变更，Ib随Ube根基呈线性变更，从而引发Ic的较大变更（Ic=βIb）。

这时候候候候三极管处于缩小状况，集电极与发射极间电阻（Rce）随Ube可变。在维修进程中，测得Ube在0.5~0.7V之间时，便可晓得三极管处在缩小状况饱和区：

三极管的基极电流（Ib）到达某一值后，三极管的基极电流不管如何变更，集电极电流都不再增大，一向处于最大值，这时候候候候三极管就处于饱和状况。

三极管的饱和状况因此三极管集电极电流来表现的，但丈量三极管的电流很不便利，能够经由进程丈量三极管的电压Ube及Uce来判定三极管是不是进入饱和状况。

当Ube略大于0.7V后，不管Ube如何变更，三极管的Ic将不能再增大。此时三极管内阻（Rce）很小，Uce低于0.1V，这类状况称为饱和。三极管在饱和时的Uce称为饱和压降。

当在维修进程中丈量到Ube在0.7V摆布、而Uce低于0.1V时，便可晓得三极管处在饱和状况。

3.饱和区

Ube>Uon且Uce。
