自激振荡经常使用于正弦波产生器、交换节制旌旗灯号等。自激振荡的利用于很多电路，如正弦波振荡器普遍用于各类电子装备中，在摹拟电子手艺中属于必不可少的一种元件。
它是一种不须要输入旌旗灯号节制就可以主动地将直流能量转换为特定频次和振幅的正弦交变能量的电路。

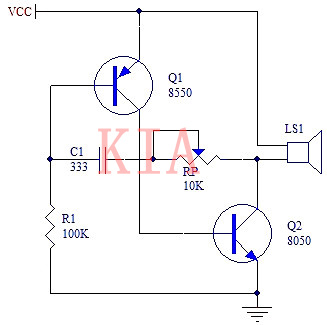

如图1是双管自激振荡器电路。
电源接通，R1给Q1供给基极电流、Q1导通。接着，Q1集电极输入电流驱动Q2、Q2导通，因而Q2集电极接地。
此时，Q1基极增添了一条经C1 、RP到地低阻通路，Q1基极输入电流增大，导通更甚，进而Q2疾速饱和导通——两管互为对方供给基极驱动电流，节制旌旗灯号为正反应。
按照三极管的特征可知，Q1基极只比电源低一个PN结压降，但其集电极比地高一个PN结压降，是以在C1充电进程中，Q1任务于缩小状况;与此同时，Q2由浅导通很快渡越到饱和导通。
跟着C1 、RP歧路充电进程延续，C1压降增大，充电电流减小，Q1输入电流降落，进而不能驱动、保持Q2的深度饱和，Q2的集电极电压回升，C1 、RP歧路进入放电进程。
因为正反应旌旗灯号的节制感化，Q1很快停止，Q2也很快停止。跟着C1 、RP放电进程的延续，C1压降减小，放电电流减小，Q1基极电压逐步降落，直到Q1再次导通，进入下一个轮回…

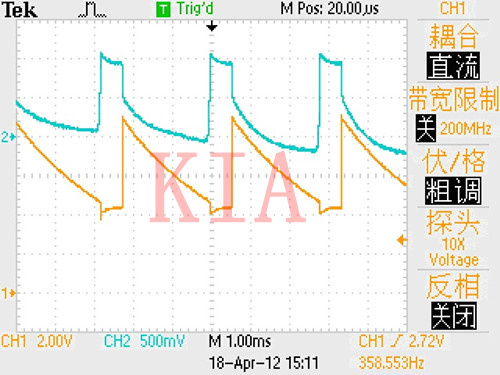

如图2所示，上侧图是Q1集电极波形，其最高电压为一个PN结压降；下侧图是Q1基极波形，其最高电压比电源低一个PN结压降。

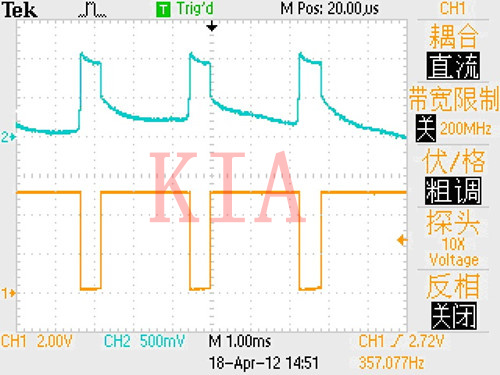

如图3所示，上侧图是Q2基极波形，即Q1集电极波形（最高电压为一个PN结压降），下侧图是Q2集电极波形：当Q2停止时，其电压为电源，当Q2导通时，其电压约为零。

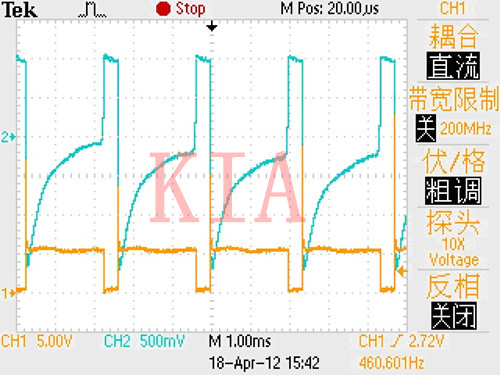

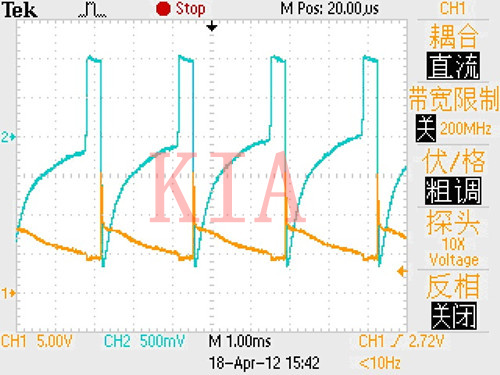

在图2、3中，扬声器实为10Ω电阻，若换成6Ω扬声器，波形如图4、5所示。因扬声器是理性元件，在Q2停止时两管的集电极波形都有过冲（尖峰电压）。

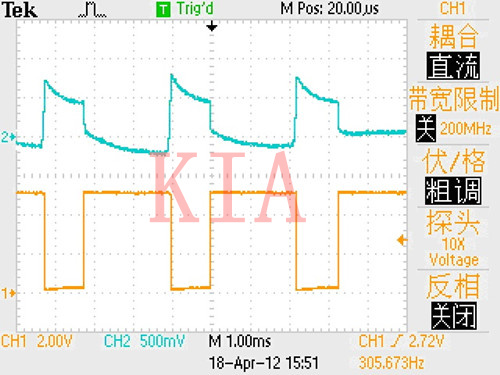

须要指出的是：调理RP，占空比和频次都产生转变(305.6Hz)，如图6所示。

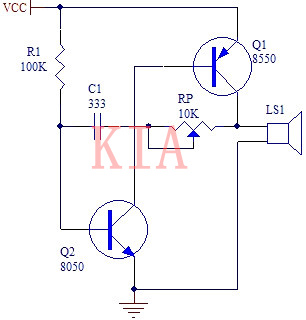

与图1功效不异，但电路布局差别的电路，如图7所示。这类元件不异、功效不异但布局差别的电路叫对偶电路。
