甚么是谐波？

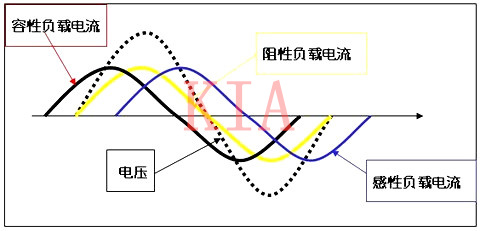

咱们晓得接在电网的负载能够分为线性负载和非线性负载，以下图1:
虚线代表电压波形，普通时为电压220V，频次50HZ的正弦交换电，当负载电流的波形也是50HZ的正弦波形时，咱们称此类负载为线性负载，当电流波形相位与电压分歧时，咱们称为阻性负载，如图1的黄色线，如罕见的白帜灯、电路、电热水器。
当电流相位超前于电压时，咱们称此类负载为容性负载，如图1中的玄色线，纯容性负载比拟少，如普通配电室经常使用的无功弥补柜便是纯容性负载。
当负载电流相位滞后于电压波形时，此类负载称为理性负载，如图1的蓝色线，罕见理性负载如电念头、变压器、电感式镇流器日光灯。
以上线性负载的特色是不管其电流相位超前或滞后于电压波形，其电流波形一向为正弦波，不失真，这是线性负载的关头。

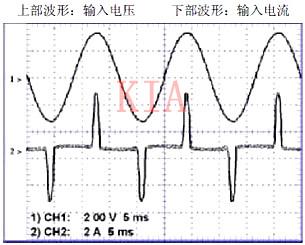

非线性负载是指其电流波形显现为非50HZ正弦波，或懂得为绝对50HZ正弦波有较大失真，比方今朝罕见的负载：电脑、彩电、电磁炉，产业上的工频UPS、变频器、电镀等，其负载电流波形都不是509HZ正弦波，如图2便是最为罕见的单相电源中的电脑、彩电等的电流波形：

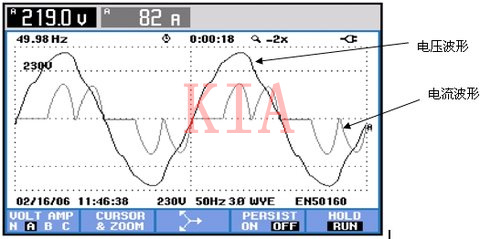

能够看出其电流波形绝对电压的正弦波形相差很大，图3是普通三相电源罕见的变频器输出电流波形：
图3也能够看出，其电流波形绝对电压波形失真很大。
这类非正弦波形的负载，咱们就称之为非线性负载，其电流波形由于不是50HZ正弦波，在电工学上能够分化为良多差别频次的正弦波构成，如3次谐波便是150HZ，5次谐波便是250HZ等，那末这些谐波有甚么风险呢？
在平常糊口中，偶然一开大功率的电磁炉，彩电屏幕上就会呈现良多搅扰条纹，这便是谐波的在做怪，由于电磁炉长短线性负载。
咱们电网中的装备都是根据50HZ来设想的，如电念头、变压器等，普通谐波过大，则其线圈中要流过150HZ、250HZ等频次超出跨越50HZ良多的电流，一定致使电念头、变压器要很是发烧。
电网中其余装备根据50HZ供电设想，一旦统一电网中存在有谐波很大的负载，就会对其余的用电装备形成很大的搅扰，由于他们的滤波普通都是根据50HZ来设想，谐波中的高频成份常常使得其余装备不能普通任务。
谐波较大时，一定形成其功率身分也不高，这是电网在传输普通的有功功率时也要额定传输无功功率，形成传输线路容量华侈，传输变压装备容量降落等。
正由于谐波有存在良多风险，今朝列国都在正视这点，并连续出台相干律例，对进入电网的装备，严酷划定其输出功率身分和电流谐波分量。
在UPS行业，咱们称高输出功率因数和低输出电流谐波的机型为绿色电源，如我司的KR系列，输出功率身分能够到达0.99，输出电流谐波能够到达5％以下，是真实的绿色电源，
对大功率的工频UPS，经由过程接纳很是成熟的12脉冲整流手艺后，也能够将输出电流谐波下降到10％之内，在保障高靠得住性的同时，也使之称为绿色电源。
总结一下：无功能够懂得为负载电流波形与电压波形的相位差，相位差越大，申明无功越大。谐波能够懂得为负载电流波形与50HZ电压波形的失真度，失真度越大，申明谐波越大。
