检波二极管是用于把叠加在高频载波上的低频旌旗灯号检出来的器件，它具备较高的检波效力和杰出的频次特征。
检波（也称解调）二极管的感化是操纵其单向导电性将高频或中频无线电旌旗灯号中的低频旌旗灯号或音频旌旗灯号掏出来，普遍操纵于半导体收音机、收录机、电视机及通讯等装备的小旌旗灯号电路中，其任务频次较高，处置旌旗灯号幅度较弱。
就道理而言，从输入旌旗灯号中掏出调制旌旗灯号是检波，以整流电流的巨细（100mA）作为界限凡是把输入电流小于100mA的叫检波。
锗资料点打仗型、任务频次可达400MHz，正向压降小，结电容小，检波效力高，频次特征好，为2AP型。
近似点触型那样检波用的二极管，除用于通俗二极管检波外，还能够或许用于限幅、削波、调制、混频、开关等电路。也有为调频检波公用的特征分歧性好的两只二极管组合件。
经常操纵的国产检波二极管有2AP系列锗玻璃封装二极管。经常操纵的入口检波二极管有1N34/A、1N60等。
整流检波二极管的感化把交换电压变更成单向脉动电压。
检波二极管具备结电容低，任务频次高和反向电流小等特色，传统上用于调幅旌旗灯号检波。任务道理以下：
调幅旌旗灯号是一个高频旌旗灯号承载一个低频旌旗灯号，调幅旌旗灯号的波包(envelope)即为基带低频旌旗灯号。如在每一个旌旗灯号周期取均匀值，其恒为零。
若将调幅旌旗灯号经由进程检波二极管，因为检波二极管的单向导电特征，调幅旌旗灯号的负向局部被截去，仅留下其正向局部，此时如在每一个旌旗灯号周期取均匀值（低通滤波），所得为调幅旌旗灯号的波包(envelope)即为基带低频旌旗灯号，完成领会调（检波）功效。
锗资料点打仗型、任务频次可达400MHz，正向压降小，结电容小，检波效力高，频次特征好，为2AP型。
近似点触型那样检波用的二极管，除用于检波外，还能够或许用于限幅、削波、调制、混频、开关等电路。也有为调频检波公用的特征分歧性好的两只二极管组合件。
检波（detection） 广义的检波凡是称为解调，是调制的逆进程，即从已调波提取调制旌旗灯号的进程。
对换幅波是从它的振幅变更提取调制旌旗灯号的进程；对换频波，是从它的频次变更提取调制旌旗灯号的进程；对换相波，是从它的相位变更提取调制旌旗灯号的进程。
广义的检波是指从调幅波的包络提取调制旌旗灯号的进程。偶然把这类检波称为包络检波或幅度检波。
调幅波的解调便是从调幅旌旗灯号中掏出调制旌旗灯号的进程，凡是称为检波。调幅波解调体例有二极管包络检波器、同步检波器。
不管哪一种振幅调制旌旗灯号，都可接纳相乘器和低通滤波器构成的同步检波电路停止解调。
通俗调幅旌旗灯号，它的载波份量被按捺掉，间接非线性器件完成相乘感化，获得所需的解调电压，而不用另加同步旌旗灯号，凡是将这类振幅检波器称为包络检波器。
今朝操纵最广的是二极管包络检波器，而在集成电路中，首要接纳三极管射极包络检波器。
同步检波，又称相干检波，首要用来解调双边带和单边带调制旌旗灯号，它有两种完成电路。一种由相乘器和低通滤波器构成，另外一种间接接纳二极管包络检波。
工程中有一类旌旗灯号叫做调幅波旌旗灯号（AM旌旗灯号），这是一种用低频旌旗灯号节制高频旌旗灯号幅度的特别旌旗灯号。把低频旌旗灯号掏出来的电路叫做检波电路。操纵二极管构成最简略的调幅波检波电路。
二极管检波道理：调幅波旌旗灯号是二极管检波电路的输入，二极管只许可单向导电，操纵的是硅管，则只要电压高于0.7V的局部经由进程二极管。
二极管的输入端毗连了一个电容，电容与电阻共同对二极管输入中的高频旌旗灯号对地短路，使得输入旌旗灯号根基上旌旗灯号包络线。电容和电阻构成的这类电路功效叫做滤波。

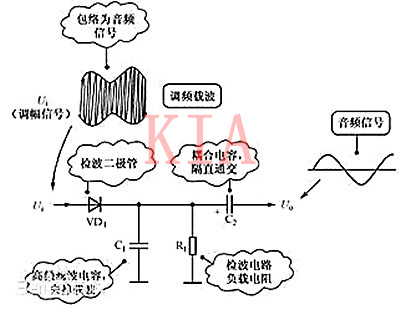

如图所示是二极管检波电路。电路中的VD1是检波二极管，C1是高频滤波电容，R1是检波电路的负载电阻，C2是耦合电容。
检波电路首要由检波二极管VD1构成。

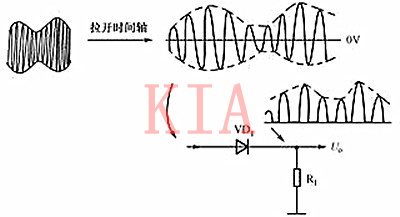

在检波电路中，调幅旌旗灯号加到检波二极管的正极，这时候的检波二极管任务道理与整流电路中的整流二极管任务道理根基一样，操纵旌旗灯号的幅度使检波二极管导通，如图所示是调幅波形睁开后的表示图。
从睁开后的调幅旌旗灯号波形中能够看出，它是一个交换旌旗灯号，只是旌旗灯号的幅度在变更。
这一旌旗灯号加到检波二极管正极，正半周旌旗灯号使二极管导通，负半周旌旗灯号使二极管停止，如许相称于整流电路任务一样，在检波二极管负载电阻R1上获得正半周旌旗灯号的包络，即旌旗灯号的虚线局部，见图中检波电路输入旌旗灯号波形（不加高频滤波电容时的输入旌旗灯号波形）。
检波电路输入旌旗灯号由音频旌旗灯号、直流成份和高频载波旌旗灯号三种旌旗灯号成份构成，具体的电路阐发须要按照三种旌旗灯号环境停止睁开。这三种旌旗灯号中，最重要的是音频旌旗灯号处置电路的阐发和任务道理的懂得。
