小尺寸MOSFET:MOS管在小尺寸下的效应阐发-KIA MOS管


MOS管小尺寸下的效应阐发

MOS管在小尺寸下的效应,首要是小尺寸下的高电场(包含垂直和程度电场)引发的题目,包含迁徙率退步,热载流子和 DIBL 等题目。


对于垂直电场

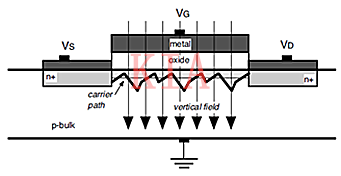

跟着 MOSFET 的栅氧化层厚度的减小,垂直电场愈来愈强,会减小沟道中载流子的有用迁徙率。


MOS管 小尺寸 效应


详细的懂得能够斟酌:垂直电场使沟道中载流子接近外表,外表的缺点会障碍载流子由源到漏的挪动,从而减小迁徙率。


对于程度电场

在高程度电场感化时,载流子速率不再反比于电场强度,而是会产生速率饱和。如许的处于饱和速率的载流子也称为热载流子。


MOS管 小尺寸 效应


对于热载流子:

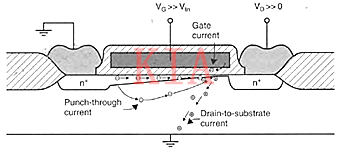

热载流子碰撞离化和雪崩进程产生的电子-空穴对,会致使漏到衬底的电流,以下图中所示.


MOS管 小尺寸 效应


这一电流会限定漏与地之间的最大阻抗,同时能够在衬底上引发压降,致使 latch-up 题目。


热载流子的别的一效应是,这些电子能够取得充足的能量隧穿经由过程薄栅氧层,从而致使直流的栅电流,更主要的是,栅氧能够俘获这些电荷,从而使得晶体管的阈值电压产生转变。


别的,热载流子在取得充足能量时,能够会致使晶体管的源漏穿通。


短沟器件的别的一个题目是,晶体管的输入阻抗会减小,这是因为漏真个耗尽区的变更(影响有用沟长)从而使泄电流增添;


别的 DIBL(Drain Induced Barrier Lowering)感化(当沟道长度减小、电压Vds增添、使得漏结与源结的耗尽层接近时,沟道中的电力线能够从漏区穿梭到源区,并致使源极度势垒高度下降,从而源区注入到沟道的电子数目增添,成果漏极电流增添。沟道长度越短,DIBL效应就越严峻),会使得阈值在漏端电压降低时减小,使得短沟器件的输入阻抗进一步减小。


其余题目

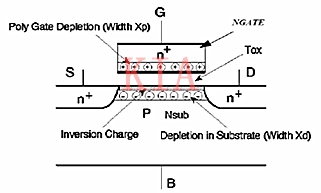

多晶硅栅本身接近栅氧局部的耗尽: 增大等效的栅氧厚度, 减小栅驱动。


MOS管 小尺寸 效应

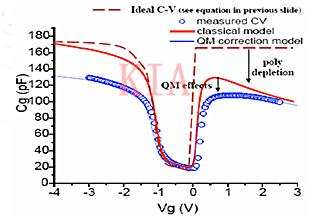

这一题目,亦会形成现实的 C-V 曲线的差别, 以下图所示:


MOS管 小尺寸 效应
