RCD尖峰脉冲接收电容器容量的计较-KIA MOS管
信息来历：本站 日期：2021-08-06

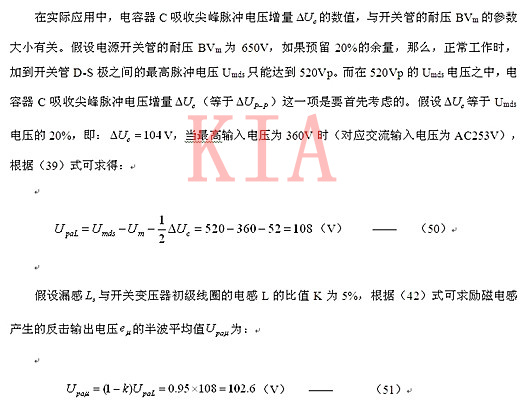

计较尖峰脉冲接收电容器容量，起首要计较流过变压器低级线圈电流的最大值。
计较流过变压器低级线圈的最大电流Im可按照开关电源的最大输入功率Pm来预算。
电流Im可按照开关电源的最大输入功率Pm来预算。
按照（26）式，当输入功率必然时，输入电压在必然的规模内，流过变压器低级线圈的最大电流Im和输入电压Uo根基是不变的；
变压器初、次级线圈反激输入电压的半波均匀值也根基是不变的，与输入电压的巨细有关，但对应差别的输入电压必须对应差别的占空比，参看（41）、（42）式。

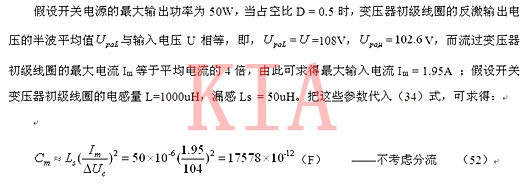

当流过开关变压器低级线圈的最大电流肯定以后，尖峰脉冲接收电容器容量和电容充电时电压增量的数值便能够按（33）～（36）式停止计较。
大大都反激式开关电源的最大输入功率都在100W以下，由于用于反激式开关电源功率消耗大于10W的电源开关管品种很少，如须要较大的输入功率，普通都选用半桥式或全桥式双激式开关电源。
当斟酌电阻R对电容器C充电的分流感化，和开关管由导通到完整关断时代，漏极电流对电容器C充电的分流感化时，按照（36）式，假定分流系数r = 0.5 ，则（52）式还可改写为：
下面（52）和（53）式的计较成果，可作为对RCD尖峰脉冲接收电路停止实验时，挑选电容器容量的上限和上限，终究成果须要经由过程电路实验来决议。
实验时，以输入电压和输入功率的最大值为前提，而后，由大到小，挑选差别容量的电容器做实验，用示波器观察电源开关管D-S两头的电压，直到Uds与最高耐压BVm二者之差能知足余量请求时，为最好成果。
申明一下，为甚么（53）式中的分流系数取值为0.5，而不是别的数值。
由于，分流系数r的取值规模是0～1，它是一个静态系数，它的巨细，除与输入电压和输入功率和RCD电路中电容、电阻的巨细有关外，还与开关管的关断时候，和电流巨细有关系。
