互补晶体管构成的多谐振荡电路阐发-KIA MOS管

信息来历:本站 日期:2021-08-06

分享到:

互补晶体管构成的多谐振荡电路阐发-KIA MOS管


互补晶体管多谐振荡器

多谐振荡器:操纵深度正反应,经由进程阻容耦合使两个电子器件瓜代导通与停止,从而自激发生方波输入的振荡器。经常利用作方波发生器。


多谐振荡器是一种能发生矩形波的自激振荡器,也称矩形波发生器。在接通电源后,不须要外加脉冲就能够主动发生矩形脉冲。


互补晶体管多谐振荡电路


“多谐”指矩形波中除基波成份外,还含有丰硕的高次谐波成份。多谐振荡器不稳态,只要两个暂稳态。


在任务时,电路的状况在这两个暂稳态之间主动地瓜代变更,由此发生矩形波脉冲旌旗灯号,经常利用作脉冲旌旗灯号源实时序电路中的时钟旌旗灯号。


互补晶体管多谐振荡电路。用一只PNP晶体管和一只NPN晶体管互补操纵,能够HT7333组一个互补晶体管多谐振荡器,因为电路布局简略、利用元器件少少而被普遍操纵于各类装配中作为发声器;


如报警装配、自行车电笛、闪光灯装配。上面是这类多谐振荡器电路任务阐发。

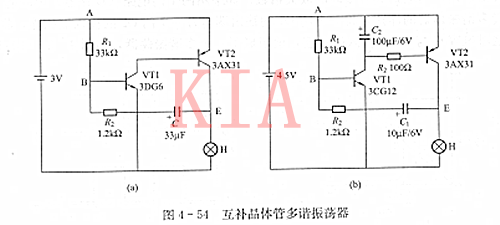

互补晶体管多谐振荡器的根基电路如图4 - 54  (a)所示,由一只PNP晶体管VT1和一只NPN晶体管VT2经由进程互补毗连,行将VT2的集电极与VT1的基极间接相连,将VT1的发射极经由进程R,与VT2的基极相连,R2和电容C构成反应回路。


互补晶体管多谐振荡电路


这个电路的振荡的构成阐发:接通电源后,VT1的基极偏流由R,供给,经VT2缩小后,由VT2的集电极输入。VT2集电极电流同时也是VT1的基极偏流,再由VT1缩小后由VT1集电极输入。


VT1集电极电流约为VT2基极电流与丙管缩小倍数的乘积,故电流增添极快。该电流经由进程小型白炽灯H,在白炽灯H上获得旌旗灯号幅度逐步降低并将频次不变上去的振荡旌旗灯号。


在电路刚接通电源时,电容C经由进程R.和R。充电,其极性是左正右负,电容C正顶点电位靠近零,但跟着VT1、VT2的导通,E点电位降低到跨越B点电位时,电容C上的极性将转换,


在转换进程中,电容C的放电和反向充电进程使VT2的基极偏流更快地增添,从而加速了正顶点电位的回升进程,这便是正反应进程。


未几,当容C-旦起头反向充电,则流向VT2基极的偏流就起头减小,这一偏流逐步减小的进程,经两只三极管的缩小,又会使C的正顶点电位很快降落,使电容C的电压极性逐步逆转,终究转为反向放电和正向充电,


这时候,R2、C岂但不向VT2供给偏流,反而将R,的电流分流一局部,使误点电位急剧降落到靠近零。
