MOS管死区时候的阐发、设置图文详解-KIA MOS管

信息来历:本站 日期:2021-08-05

分享到:

MOS管死区时候的阐发、设置图文详解-KIA MOS管


死区时候的阐发、设置

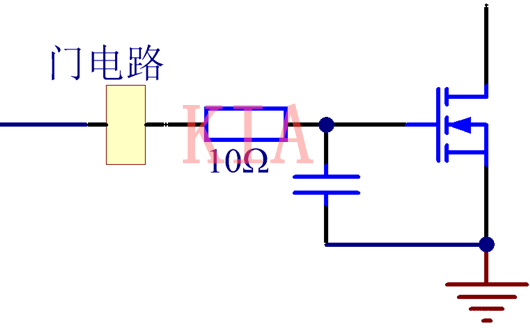

呈现死区的首要缘由是因为MOS管的源极和栅极之间的结电容。此刻在栅极加上一个门电路。


当门电路输入的旌旗灯号跳变的刹时,电流长短常大的,会致使MOS管发烧,以是须要在门电路前面再串连一个电阻,这个电阻很小,普通在10Ω摆布。


MOS管 死区时候

图中电容画出来只是便利懂得,现实是埋没在MOS管中的。

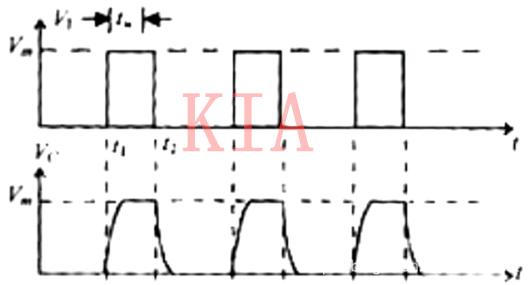

假定门电路的输入为方波,RC电路的充放电波形以下:


MOS管 死区时候


当输入从低电平跳变为高电日常平凡:电压不能渐变,而在MOS管栅极电压从0增添到Vm的进程中,MOS管在减少区,处于半导通状况,直到电压增添到Vm后,MOS管完整饱和导通。而从高电平跳变为低电日常平凡与之类似。

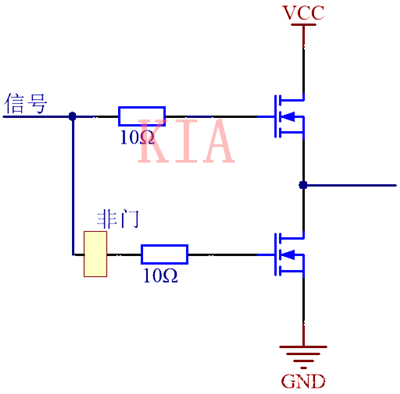

此刻来看推挽输入电路,按理说,下面的MOS管导通,下面的MOS管就停止;下面的MOS管停止,下面的MOS管导通。电路大要为:


MOS管 死区时候


可是RC充放电电路的充电和放电时候是不一样的,如许题目就大了!此时若输入旌旗灯号从1变为0,下面MOS的RC电路放电,下面的MOS管的RC电路充电,则当下面MOS管还没放完电,处于半导通状况时,而下面的MOS管固然也还没充完电,但也处于半导通状况。此时两个MOS管就会同时导通,这是咱们不想看到的。


以是在电平翻转时,让本来导通的MOS管的结电容先起头放电,而后延时一段死区时候,再让另外一个MOS管的结电容起头充电。


固然咱们也要保障两个MOS管的型号是一样的,不然其充放电时候不分歧,必定会出题目。


MOS管 死区时候


可是因为这个延时,两个MOS管又有一段时候是同时断开的。此时下面MOS管的源极和下面MOS管的漏极连通,这一刹时会在输入端发生一个毛刺旌旗灯号。以是死区时候应当调的充足适合,让其恰好瓜代导通。


小结

现实利用时测试死区时候,应当将示波器接到输入端,按照这个毛刺旌旗灯号的时候调延时时候。但调的进程中能够会呈现两个MOS管短路,爆炸。


经历分享:先在下面MOS管的漏极和VCC之间接一个电流表,再把死区时候调到芯片许可的最大值,保障两个MOS管的输入,而后不时减少死区时候,边调边看电流;


一起头电流几近稳定,而当死区时候减少到某一个值时,两个MOS管靠近同时导通,此时电流会敏捷增大,在电流根基稳定俄然起头敏捷增大时,此时设置的死区时候即为最好死区时候。
