二极管是电子电路中很经常使用的元器件，很是罕见，二极管具备正向导通，反向停止的特征。
在二极管的正向端（正极）加正电压，负向端（负极）加负电压，二极管导通，有电流流过二极管。在二极管的正向端（正极）加负电压，负向端（负极）加正电压，二极管停止，不电流流过二极管。
这便是所说的二极管的单向导通特征。上面诠释为甚么二极管会单向导通。

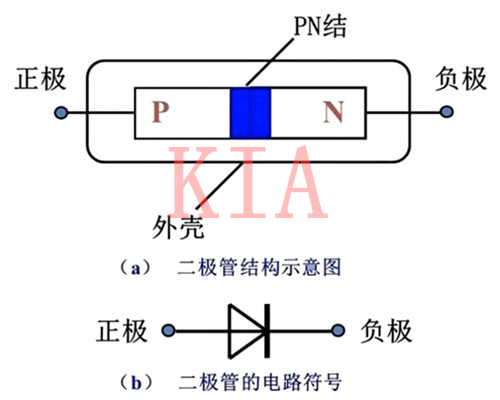

二极管是由PN结组成的，即P型半导体和N型半导体，是以PN结的特征致使了二极管的单向导电特征。PN结如图1所示。
在P型和N型半导体的交壤面四周，由于N区的自在电子浓度大，因而带负电荷的自在电子会由N区向电子浓度低的P区分散；
分散的成果使PN结中靠P区一侧带负电，靠N区一侧带正电，组成由N区指向P区的电场，即PN结内电场。内电场将障碍大都载流子的持续分散，又称为反对层。
二极管的单向导电特征用处很广，究竟是甚么缘由让电子如斯听话呢？它的微观机理是甚么呢？这里简略抽象先容一下。

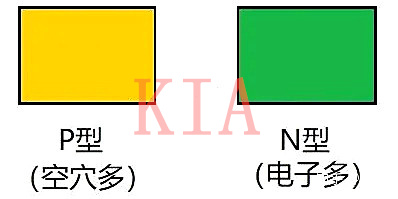

假定有一块P型半导体（用黄色代表空穴多）和一块N型半导体（用绿色代表电子多），它们天然状况下别离都是电中性的，即不带电。如图2所示。

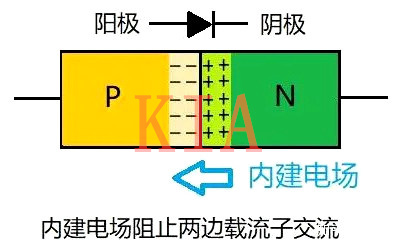

把它们连系在一路，就组成PN结。边境处N型半导体的电子天然就会跑去P型区弥补空穴，留下落空电子而显正电的原子。响应P型区边境的原子由于获得电子而显负电，因而就在边境组成一个空间电荷区。
为甚么叫“空间电荷区”？是由于这些电荷是微观空间内没法挪动的原子组成的。
空间电荷区组成一个内建电场，电场标的目的由N到P，这个电场禁止了前面的电子持续过去弥补空穴，由于这时候候P型区的负空间电荷是排挤电子的。
电子和空穴的连系会愈来愈慢，最初到达均衡，相称于载流子耗尽了，以是空间电荷区也叫耗尽层。这时候候PN结全体还呈电中性，由于空间电荷有正有负相互对消。如图3所示。

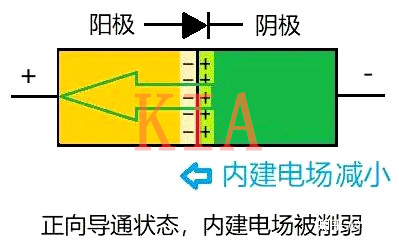

外加正向电压，电场标的目的由正到负，与内建电场相反，减弱了内建电场，以是二极管轻易导通。绿色箭头表现电子活动标的目的，与电流界说的标的目的相反。如图4所示。

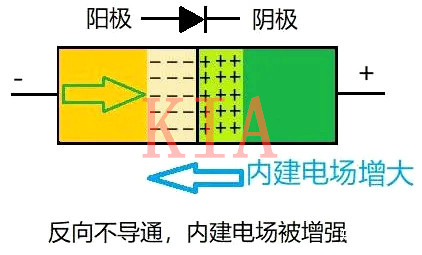

外加反向电压，电场标的目的与内建电场不异，加强了内建电场，以是二极管不轻易导通。如图5所示。
固然，不导通也不是相对的，普通会有很小的泄电流。跟着反向电压若是持续增大，能够形成二极管击穿而急剧泄电。

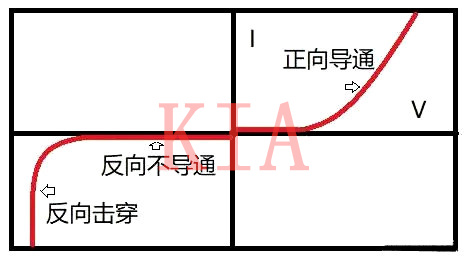

图6是二极管的电流电压曲线供参考。

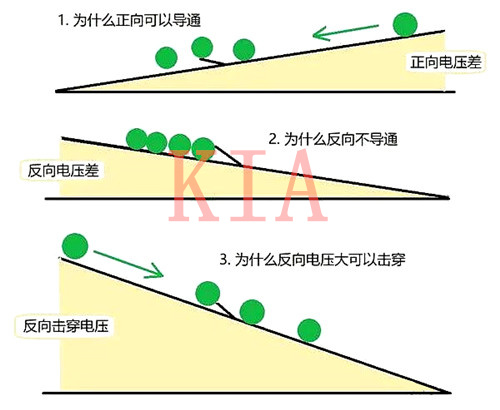

图7抽象的展现了差别标的目的二极管为甚么能导通和不能导通，便利懂得。
糊口中单向导通的例子也不少，比方地铁进站口的单向闸机，也相称于二极管的结果：正向导通，反向不导通，若是硬要反向经由进程，能够就会由于太大力“反向击穿”粉碎闸机了。
