晶体二极管开关转换进程图文详解-KIA MOS管


二极管开关特征

在数字电子手艺门电路中,在脉冲旌旗灯号的感化下,二极管时而导通,时而停止,相称于开关的“接通”和“关断”。二极管由停止到守旧所用的时候称为守旧时候,由守旧到停止所用的时候称为关断时候。


研讨其开关特征,便是阐发导通和停止转换快慢的题目,当脉冲旌旗灯号频次很高时,开关状况变更的速率就高。


作为一种开关器件,其开关的速率越快越好,可是二极管是由硅或锗等半导体资料经由进程特别工艺制成的电子器件,有一个最高极限任务速率,当开关速率大于极限任务速率,二极管就不能普通任务。


要使二极管宁静靠得住疾速地任务,外界的脉冲旌旗灯号凹凸电平的转换频次要小于二极管开关的频次。

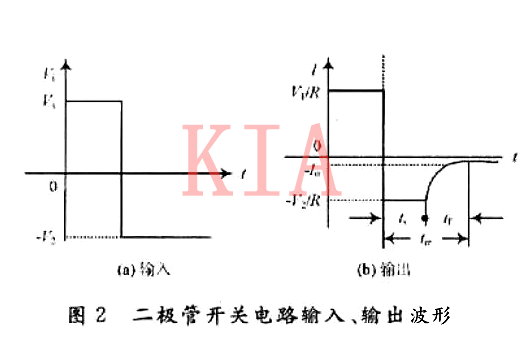

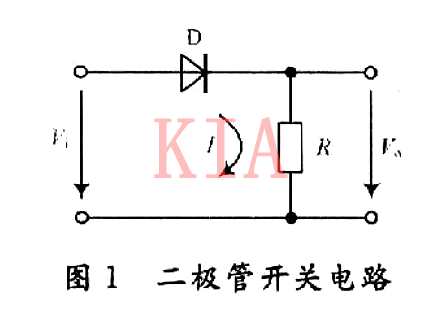

如图1所示,输出端施加一脉冲旌旗灯号Vi,其幅值为+V1和-V2。当加在二极管两头的电压为+V1,二极管导通;当加在二极管两头的电压为-V2,二极管停止,输出、输出波形如图2所示。


二极管两头的电压由正向偏置+V1变为反向偏置-V2时,二极管并不刹时停止,而是坚持一段时候ts后,电流才起头减小,再经tf后,反向电流才即是静态特征上的反向漂移电流I0,其值很小。


ts称为存贮时候,tf称为降落时候,ts+tf=trr称为关断时候。二极管两头的电压由反向偏置-V2变为正向偏置+V1时,二极管也不是刹时导通,而是颠末导通提早时候和回升时候后才不变导通,这段时候称为守旧时候。


较着二极管的导通和停止时辰老是滞后加于其两头高、低电平的时辰。二极管从停止转为正向导通的守旧时候,与从导通转向停止时的关断时候比拟很小,其对开关速率的影响很小,在阐发会商中首要斟酌关断时候的影响。




二极管开关时候提早缘由阐发

在半导体中存在两种电流,因载流子浓度差别构成的电流为分散电流,依托电场感化构成的电流为漂移电流。当把P型半导体和N型半导体接近,在两种半导体的打仗处,因为载流子浓度差就会发生按指数纪律衰减的分散活动。


在分散进程中,电子和空穴相遇就会复合,在交壤处发生内电场,内电场会禁止分散活动的停止,而增进漂移活动,终究,分散活动和漂移活动到达静态均衡。


当二极管两头外加电压发生变更时,一方面PN结宽窄变更,势垒区内的檀越阴离子和受主阳离子数目会转变;另外一方面分散的多子和漂移的少子数目也会因电压变更而转变。


这类环境与电容的感化近似,别离用势垒电容和分散电容来表现。当二极管两头外加正向电压时,它削弱PN结的内电场,分散活动增强,漂移活动削弱,分散和漂移的静态均衡被粉碎,分散活动大于漂移活动,成果致使P区的多子空穴流向N区,N区的多子电子流向P区,进入P区的电子和进入N区的空穴别离成为该区的少子,是以,在P区和N区的少子比无外加电压时多,这些多出来的少子称为非均衡少子。


在正向电压感化下,P区空穴超出PN结,在N区的边境上停止堆集,N区电子超出PN结,在P区的边境上停止堆集,这些非均衡少子依托堆集时浓度差在N区停止分散,构成必然的浓度梯度宣布,接近边境浓度高,阔别边境浓度低。


空穴在向N区分散进程中,局部与N区中的多子电子相遇而复合,间隔PN结边境越远,复合掉的空穴就越多。


反之亦然,电子在向P区分散进程中,局部电子与P区中的多子空穴相遇而复合,间隔PN结边境越远,复合掉的电子就越多。二极管正向导通时,非均衡大都载流子就会在边境四周堆集,发生电荷存储效应。


当输出电压俄然由高电平变为低电日常平凡,P区存储的电子、N区存储的空穴不会刹时消逝,而是经由进程两个路子慢慢削减。


起首在反向电场感化下,P区电子被拉回N区,N区空穴被拉回P区,构成反向漂移电流I0。其次与大都载流子复合而消逝。


在这些存储电荷俄然消逝之前,PN结势垒区宽度不变,依然很窄,以是此时反向电流较大并根基上坚持不变,还要延续一段时候后,P区和N区所存储的电荷已较着削减,势垒区才慢慢变宽,再颠末一段降落时候,反向电流慢慢减小到普通反向饱和电流的数值I0,二极管停止,是以二极管关断时候又称为反向规复时候。


当输出电压俄然由低电平变为高电日常平凡,PN结将由宽变窄,势垒电容放电后二极管才会导通,导通时候比关断很短,能够疏忽,流过二极管的电流随分散存储电荷的增添而增添,慢慢到达不变值。


二极管在开关转换进程中呈现的开关时候提早,本色上是因为PN结的电容效应所引发,二极管的暂态开关进程便是PN结电容的充、放电进程。


二极管由停止过渡到导通,相称于电容充电。二极管由导经由进程渡到停止,相称于电容放电。二极管结电容小,充、放电时候短,过渡进程短,则二极管的暂态开关特征就好,开关速率就快。


提早时候便是电容充放电荷所需要的时候,提早时候的是非既决议于二极管自身的布局,也与内部电路有关。二极管PN结面积大,管内存储电荷就多,提早时候就长。


另外,内部电路所决议的正向电流大,存储电荷就会多,则关断时候就大;反向电流大,存储电荷消逝得就快,则关断时候就小。


为了进步开关速率,下降提早时候,普通开关管结面积建造得比拟小,使其存储电荷少,同时经由进程二极管内部的“掺金”,能够使存储电荷很快复合而消逝,减小提早时候。


晶体二极管开关转换进程尝试察看

为了察看二极管的开关特征,能够按照图1所示电路停止尝试。起首肯定加于二极管两头的脉冲旌旗灯号,其幅值和周期要适合,不然,就能够破费很长时候去调试能力察看到二极管的开关进程时候的提早,另有能够致使二极管破坏。


挑选脉冲旌旗灯号要按照二极管的首要任务参数,如二极管最大正向任务电流,二极管最大反向任务电压,反向规复时候等。根据这些参数,肯定脉冲旌旗灯号的幅值。


旌旗灯号周期的挑选必然要大于反向规复时候trr,拔取必然的负载毗连电路,经由进程双踪示波器来察看二极管开关转换时候的提早,别离转变旌旗灯号周期和负载,记实屡次的尝试成果,进一步阐发二极管开关转换进程提早时候随脉冲旌旗灯号周期和内部负载变更的干系。


提早时候对二极管结面积和负载电阻均存在极小值,在设想开关电路时,二极管结面积和负载电阻应当拔取该极值点对应的最好值,N区长度也存在最好值,


实际上应为器件加载在所需临界击穿电压值并且恰好处于穿通状况时的长度值;P区和N区的长度不太大的影响,但应稍大于各自的穿通长度,浓度则应尽量高,N区搀杂浓度越低越好。


小结

晶体二极管的布局决议了其作为开关利用时的特征,其在数字电子手艺门电路中门的翻开和封闭时需要一段时候,差别布局的管子当时候的是非是有差别的。


跟着古代电子手艺的疾速成长,请求晶体二极管的开关速率愈来愈快,是以,对器件布局和任务电路的设想请求也愈来愈高,在研讨晶体二极管开关时候的提早进程的尝试中,输出旌旗灯号的周期、幅度、电路负载对提早时候的察看影响较大,必然的开关电路只要屡次的尝试,能力清晰地察看到二极管的开关转换进程时候的提早。
