晶体闸流管简称为品闸管，也叫做可控硅，是一种具备三个PN结的功率型半导体器件。
因为它能够或许像闸门一样节制电流，以是称之为“晶体闸流管”。晶体闸流管是最常用的功率型半导体节制器件之一，具备普遍的用处。
晶体闸流管品种和规格良多，合用于各类差别的场所。按照节制特征的差别，晶体闸流管可分为单向晶闸管、双向晶闸管、可关断晶闸管、正向阻断晶闸管、反向阻断晶闸管、光控晶闸管等。
按照电流容量的差别，晶体闸流管可分为小功率管、中功率管和大功率管。
按照关断速率的差别，晶体闸流管可分为通俗晶闸管和高频晶闸管（任务频次>lOkHz）。按照封装和表面情势的差别，晶体闸流管可分为塑封式、陶瓷封装式、金属壳封装式、大功率螺栓式战争板式等。
双向晶闸管是在单向晶闸管的根本之上开辟出来的，是一种交换型功率节制器件。双向品闸管不只能够或许代替两个反向并联的单向晶闸管，并且只需要一个触发电路，利用很便利。
可关断晶闸管也称为门控晶闸管，是在通俗晶闸管根本上成长起来的功率型节制器件。

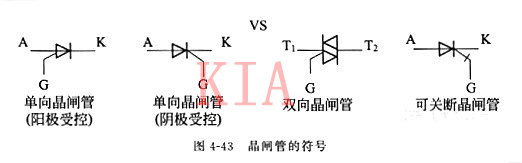

晶体闸流管的笔墨标记为“VS”，图形标记如图4-43所示。

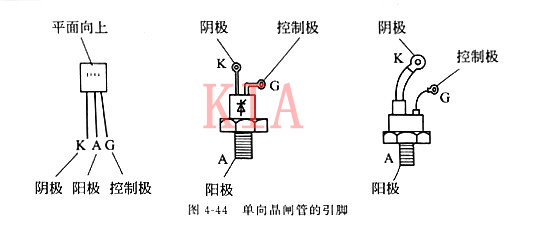

晶体闸流管具备3个引脚。单向晶闸管的3个引脚别离是阳极A、阴极K和节制极G，罕见单向晶闸管的引脚如图4-44所示，利用中应注重辨认，不要搞错。

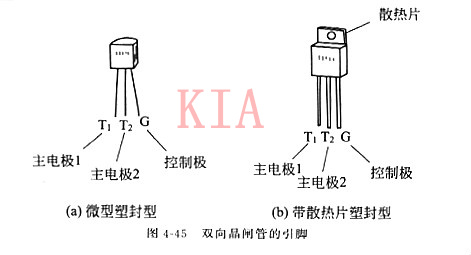

双向晶闸管的3个引脚别离是节制极G、主电极T1和主电极T2，如图4-45所示。因为双向品闸管的两个主电极T1和T2是对称的，是以利用中能够或许肆意交换。
晶体闸流管的特色：具备可节制的单向导电性，即岂但具备普通二极管单向导电的整流感化，并且能够或许对导通电流停止节制，就仿佛闸门一样，起到节制电流有没有和巨细的感化。晶体闸流管的这一特色是由其特别的布局所决议的。
晶闸管的任务前提：
1. 晶闸管蒙受反向阳极电压时，不管门极蒙受何种电压，晶闸管都处于关断状况。
2. 晶闸管蒙受正向阳极电压时，仅在门极蒙受正向电压的环境下晶闸管才导通。
3. 晶闸管在导通环境下，只需有一定的正向阳极电压，不管门极电压若何，晶闸管坚持导通，即晶闸管导通后，门极落空感化。
4. 晶闸管在导通环境下，当主回路电压（或电流）减小到靠近于零时，晶闸管关断。
闸管导通的前提是阳极蒙受正向电压，处于阻断状况的晶闸管，只要在门极加正向触发电压，能力使其导通。
门极所加正向触发脉冲的最小宽度，应能使阳极电流到达保持通态所需要的最小阳极电流，即擎住电流IL以上。导通后的晶闸管管压降很小。
使导通了的晶闸管关断的前提是使流过晶闸管的电流减小至一个小的数值，即保持电流IH一下。
其体例有二：
1、减小正向阳极电压至一个数值一下，或加反向阳极电压。
2、增添负载回路中的电阻。
