晶体管（transistor）是一种固体半导体器件，具备检波、整流、缩小、开关、稳压、旌旗灯号调制等多种功效。晶体管作为一种可变电流开关，能够或许或许基于输入电压节制输入电流。
与通俗机器开关（如Relay、switch）差别，晶体管操纵电讯号来节制本身的开合，并且开关速率能够或许很是快，尝试室中的切换速率可达100GHz以上。
晶体管首要分为两大类：双极性晶体管（BJT）和场效应晶体管（FET）。
晶体管有三个极；双极性晶体管的三个极，别离由N型跟P型组成发射极（Emitter）、基极（Base） 和集电极（Collector）;场效应晶体管的三个极，别离是源极（Source）、栅极（Gate）和漏极（Drain）。
晶体管因为有三种极性，以是也有三种的利用体例，别离是发射极接地（又称共射缩小、CE组态）、基极接地（又称共基缩小、CB组态）和集电极接地（又称共集缩小、CC组态、发射极随耦器）。
同电子管相比，晶体管具备诸多优胜性：
1、构件不耗损
不管何等良好的电子管，都将因阴极原子的变更和慢性漏气而逐步劣化。因为手艺上的缘由，晶体管束作之初也存在一样的题目。
跟着资料建造上的前进和多方面的改良，晶体管的寿命普通比电子管长100到1000倍，称得起永远性器件的隽誉。
2、耗损电能少少
仅为电子管的非常之一或几非常之一。它不像电子管那样须要加热灯丝以发生自在电子。一台晶体管收音机只需几节干电池就能够或许半年一年地听下去，这对电子管收音机来讲，是难以做到的。
3、不需预热
一开机就任务。比方，晶体管收音机一开就响，晶体管电视机一开就很快呈现画面。电子管装备就做不到这一点。开机后，非得等一下子才听获得声响，看获得画面。明显，在军事、丈量、记实等方面，晶体管是很是有上风的。
4、健壮靠得住
比电子管靠得住100倍，耐打击、耐振动，这都是电子管所没法相比的。
别的，晶体管的体积只要电子管的非常之一到百分之一，放热很少，可用于设想小型、庞杂、靠得住的电路。晶体管的建造工艺固然紧密，但工序简洁，有益于进步元器件的装置密度。

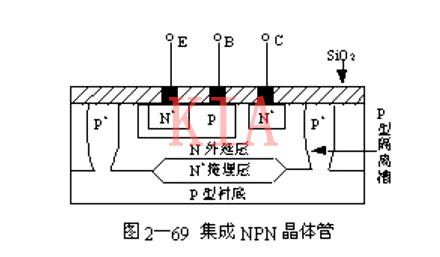

在双极型线性集成电路中NPN晶体管的用量最多，以是它的品质对电路机能的影响最大。集成NPN晶体管的布局表示图如图2—69所示。
它是在P型衬底上分散高搀杂的N+型埋葬层，发展N型内涵层，分散P型基区、N+型发射区和集电区而制成的。此中N+型埋葬层的感化是为了减小集电区的体电阻。

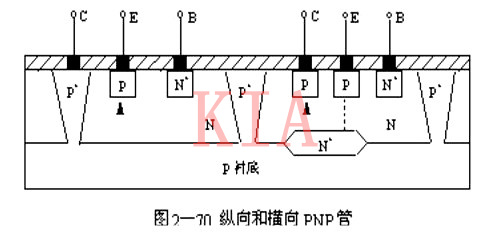

（1）纵向PNP管：
纵向PNP管也称衬底管，因为布局的干系，外部的载流子沿着纵向活动。
这类管子的特色是，管子的基区宽度WB能够或许精确地节制，并且做得很薄。是以，纵向PNP管的β很大。超β管的β值在2000一5000（α＝0.995-0.9998）。
是以P型衬底作为集电极，是以只要集成元器件之间接纳PN结断绝槽的集成电路能力建造这类布局的管子。因为这类布局管子的载流子是沿着晶体管断面的垂直标的目的活动的，故称为纵向PNP管。
这类管子的基区可精确地节制使其很薄，是以它的电流缩小系数较大。因为纵向PNP管的集电极必须接到电路中电位的最低点，因此限定了它的操纵。在电路中它凡是作为射极跟从器利用。
（2）横向PNP管：
这类布局管子的载流子是沿着晶体管断面的程度标的目的活动的，故称为横向PNP管。
因为受工艺限定，基区宽度不能够很小，以是它的值绝对较低，普通为十几倍到二、三十倍。横向PNP管的长处是：
发射结和集电结都有较高的反向击穿电压，以是它的发射结许可施加较高的反压；别的它在电路中的毗连体例不受任何限定，以是比纵向PNP管有更多的用处。它的错误谬误是结电容较大，特点频次fT较低，普通为几~几十兆赫。
在集成电路设想中，常常把横向PNP和纵向PNP管奇妙地接成复合组态，组成机能良好的缩小器。如镜像电源、微电流源、有源负载、共基—共射、共基—共集缩小器等。
