明天分享一下利用三极管的一些经历和一些罕见的误区,能够削减在电路设想的进程中一些不用要的费事。
上面来看几个三极管做开关的经常利用电路画法,几个例子都是蜂鸣器作为被驱动器件。

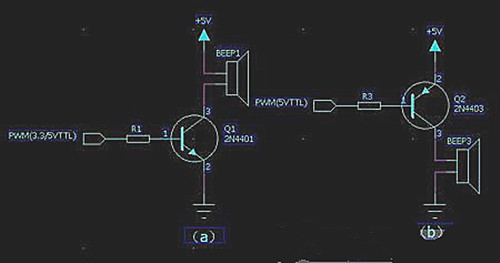

图一的a电路用的是NPN管,注重蜂鸣器接在三极管的集电极,驱动旌旗灯号能够是罕见的3.3V或5VTTL ,高电平守旧,电阻根据经历法能够取4.7K。
比方a电路,守旧时假定为高电平5V ,基极电流Ib=(5V-0.7V)/4.7K=0.9mA ,能够使三极管完整饱和。b电路用的是PNP管,一样把蜂鸣器接在三极管的集电极,同的是驱动旌旗灯号是5V的TTL电平。
以上这两个都能够正常任务,只需PWM驱动旌旗灯号任务在适合的频次,蜂鸣器(有源)城市收回最大的声响。

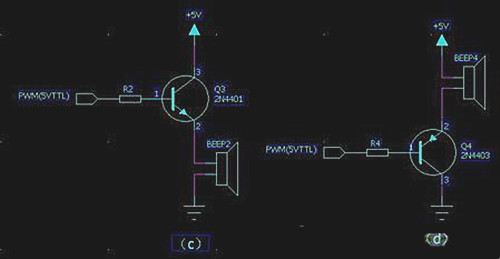

图二的这两个电路比拟图一来说,最大的区分在于被驱动器件接在三极管的发射极。一样看c电路,守旧时假定为高电平5V ,基极电流Ib=(5V-0.7V-UL)/4.7K ,此中UL为被驱动器件上的压降。
能够看到,一样取基极电阻为4.7K ,流过的基极电流会比图一a电路的要小,小几多要看UL是几多。若是UL比拟大,那末响应的Ib就小,很有能够致使三极管没法任务在饱和状态，使得被驱动器件没法举措。
有人会说把基极电阻减小就能够了呀,可是被驱动器件的压降是很难获知的,有些被驱动器件的压降是变化的,如许一来基极电阻就较难挑选适合的值,阻值挑选太大就会驱动失利,挑选太小,消耗又变大。
以是,在非不得已的环境下,不倡议选用图二的这两种电路。

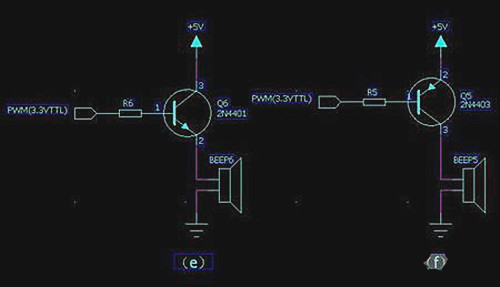

再来看图三这两个电路。驱动旌旗灯号为3.3VTTL电平,而被驱动器件守旧电压须要5V。在3.3V的MCU电路中,不谨慎的话很轻易就设想出这两种电路,而这两种电路都是毛病的。
先阐发e电路,这是典范的“发射极正偏,集电极反偏”的缩小电路,或叫射极输出器。当PWM旌旗灯号为3.3V时,三极管发射极电压为3.3V-0.7V = 2.6V ,没法到达希冀的5V。
图三f电路也是一个很失利的电路,起首这个电路守旧是不题目的,当驱动旌旗灯号为低电日常平凡,被驱动器件能够一般举措。
可是这个电路是没法关断的,当驱动旌旗灯号PWM为3.3V高电平的时辰,Ube = 5V - 3.3V = 1.7V仍然能够使三极管守旧,因而没法关断。在这里,有人能够会说用过这个电路,不题目啊,并且MCU的电压也是3.3V。
你用的必定是OD (开漏)驱动方式，并且是真实的OD或是5V容忍的OD，比方STM32的良多I0口都能够设置为5V容忍的OD驱动体例(可是有些是不行的)。
当驱动旌旗灯号为OD门驱动体例时,输出高电平,旌旗灯号就变成了高阻态,流过基极的电流为零,三极管能够有用关断,这个时辰f电路仍然有用。

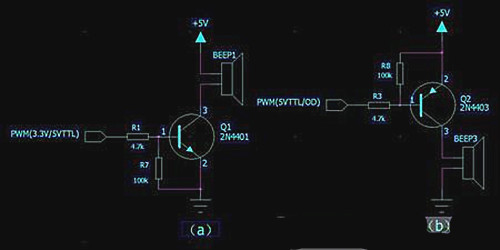

综合以上几种电路的环境阐发,获得图四这两种以为是最优的驱动电路,与图一差别的是，图四在基极与发射极之间多加了一个100K的电阻,这个电阻也是有一定感化的,能够让三极管有一个已知的默许状态。
当输出旌旗灯号去除的时辰,三极管还处于关断状态。在宁静和稳定的方面斟酌,多加的这个电阻仍是很有须要的,或说能够让三极管任务在更好的开关状态。
三极管作为开关器件,固然驱动电路很简略,要使电路任务加倍不变靠得住,仍是不能掉以轻心。为了不轻易犯错,倡议是优先接纳图四的电路,尽可能不接纳图二的电路,防止利用图三的任务状态。
