不管是双极性集成电路，到此刻支流的CMOS集成电路，根基都是靠PN结断绝。
咱们晓得，PN结之以是叫“结”，便是在连系处会成一个内建电场，这个内建电场禁止了P型（空穴多）和N型（电子多）载流子的进一步复合。以是PN结加正向电压，内建电场被减弱，PN结导通。

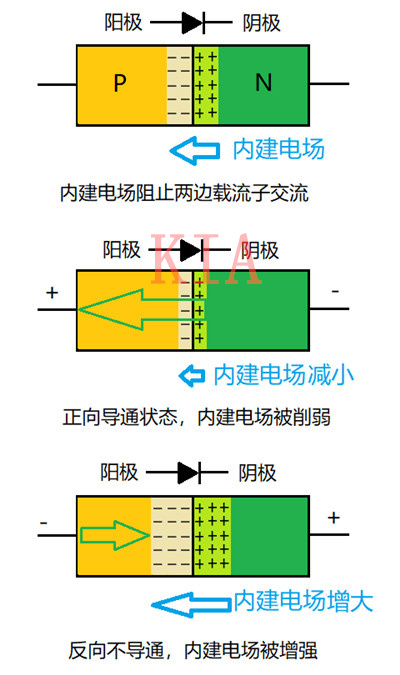

加反向电压，加强了内建电场，PN结不导通。操纵PN结的反偏不导通能够做到晶体管之间的断绝结果。为了便于对比，咱们把PN结的状况（零偏正偏反偏）表示图以下。
反向PN结能够用作断绝

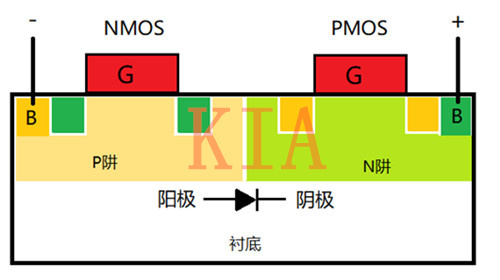

上面是CMOS集成电路的根基单位表示图：NMOS管和PMOS管。
它们的差别搭配组合能够组成许良多多的逻辑电路。图中绿色代表N型区，黄色代表P型区，差别色彩深浅代表浓度差别。
NMOS位于P阱内，PMOS位于N阱内，P阱和N阱就组成了一个PN结，阱的引出端是各自的B端。
要让PMOS管和NMOS管相互断绝，就得接纳反偏电压。以是必然是P阱接低电平，N阱接高电平。通俗逻辑或数字电路无一破例。
良多工艺为了简略，能够只做一个阱，把衬底看成别的一个阱。若是是N型衬底，那就相称于图中N阱扩大到了上面，衬底得接高电平。若是是P型衬底，那就相称于图中P阱扩大到了上面，衬底得接低电平。
懂得了CMOS器件的断绝手艺，就很轻易看懂幅员：接VDD高电平的都是PMOS，位于N阱内。接GND低电平的都是NMOS，位于P阱内。
别的因为NMOS是电子导电，PMOS是空穴导电。电子的迁徙率比空穴大，以是为了均衡，不异机能的P管宽长比普通比N管大一些。如许更轻易从电源的接法和晶体管的巨细就很轻易辨认PMOS和NMOS幅员。
有人说，如许接法的限定会不会影响电路设想呢？咱们来看一个简略的例子。

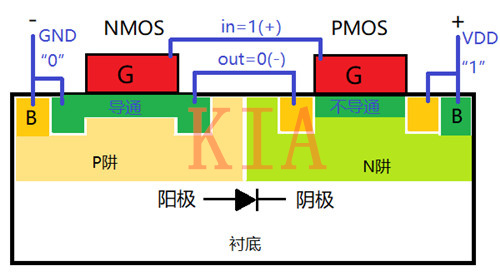

以下图所示，将阱偏置好的PMOS及NMOS用蓝线毗连，则能够获得：当in端为高电平“1”时，就会在两个管子沟道处感到出电子来，致使NMOS导通，PMOS不导通。out端就变成了低电平“0”。
CMOS倒相器任务道理1

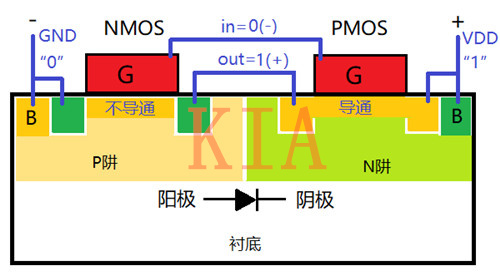

相反，以下图所示，当in端为低电平“0”时，就会在两个管子沟道处感到出空穴来，致使PMOS导通，NMOS不导通。out端就变成了高电平“1”。
CMOS倒相器任务道理2
除倒相器，CMOS在阱牢固反向偏置下，还能够组成与非门、或非门等等逻辑电路。
